配合明渠流量计的三角堰的正确用法
[点击量:6065][来源:安布雷拉超声波 · 中国已服务中小企业8千家]
2017-08-29
超声波明渠流量计一般都是要配堰槽用的,选择量水堰槽的种类,要考虑渠道内流量的大小,渠道内水的流态,是否能形成自由流。根据最大流量的不同,我们可以选择不同的堰槽。一般有三角堰、巴歇尔槽、矩形堰等。今天着重说一下三角堰的正确用法。
三角堰的现场安装图
上图能看出来什么问题吗?关注点请放在三角堰顶点的位置上,顶点做成了矩形的,应该是方形的。上图的还有一个关键的问题,是三角堰底部的到渠道底部的高度不够,几乎是持平的,这样测出来的流量和实际的流量可以差几倍。
怎么样正确的做超声波明渠流量计的堰槽呢?

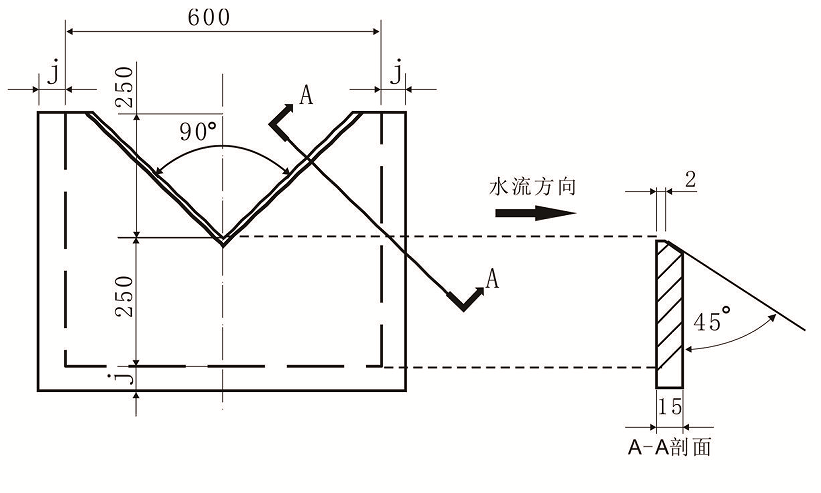

直角三角堰结构图
堰板要竖直,要安在渠道的中轴线上。加工三角堰时,可以使顶角变成方的,一般角度是90度。在确定水位等于零的位置时要注意,三角堰的水位零点应在三角堰的侧边的延长线的交点上。仪表的探头要安装在上游距离堰板0.5~1米的位置。
正确的三角堰安装图
杭州安布雷拉—超声波明渠流量计生产厂家,一直秉诚为客户提供好产品和好的服务方案为宗旨,如果你对以上超声波明渠流量计感兴趣或者有疑问,请点击联系我们的在线客服:QQ:1650770400,或致电:13065740793。安布雷拉——你全程贴心的采购顾问。
如果您对我们的超声波明渠流量计感兴趣,您可以随时联系我们的在线客服。
