GY-6902、CJ-6053雷达液位计和EXSK-WW超声波液位计有啥区别

        雷达液位计和超声波液位计是工业现场最常见的两种非接触式测量仪表，经常有用户会询问它们两个有什么区别？以杭州安布雷拉生产的EXSK-WW超声波液位计、CJ-6053低频喇叭口雷达液位计、GY-6902高频喇叭口雷达液位计为例，做一个比较，跟大家说说。

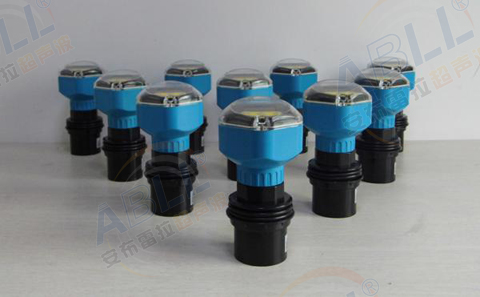

图1  EXSK-WW超声波液位计

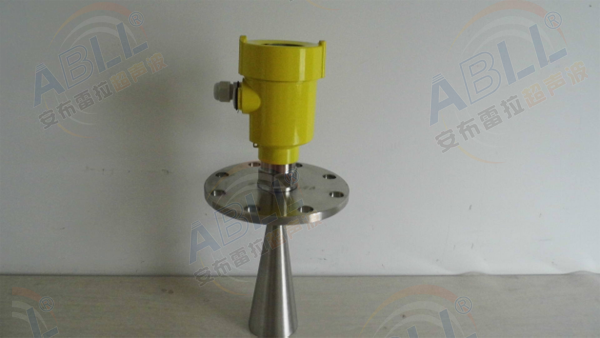

图2 CJ-6053低频喇叭口雷达液位计

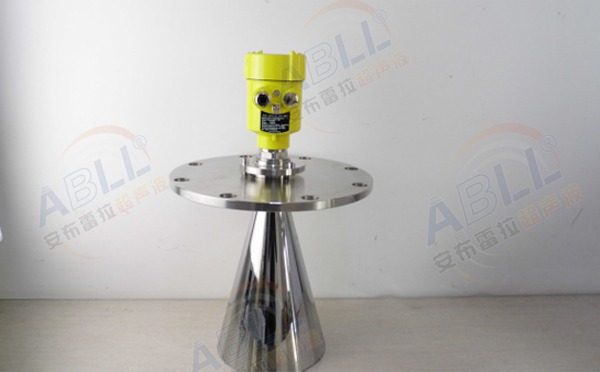

图3 GY-6902高频喇叭口雷达液位计

一、工作原理上的区别

        1.EXSK-WW超声波液位计是靠探头振动引起探头周围的气体振动，最终把超声波发射出去。简单说：超声波就是空气振动。

        2.雷达液位计不管高频还是低频，发射的都是电磁波，就跟手机的无线电信号一样。

二、测量工况的温度不同

        1.EXSK-WW超声波液位计一般工作温度(比如罐子内温度、水池内温度)在-20～+60℃，做得好一些是在-20～+80℃，如果不惜代价可以做到-20～+100℃。

        2.杭州安布雷拉产的雷达液位计，高频最高可以耐温300℃，低频可以耐温到400℃。如果现场能够根据我们要求修改安装方式，高频最高可以耐温到600℃，低频最高可以耐温到500℃。

三、耐压等级不同

        1.EXSK-WW超声波液位计是探头在罐子内部承受压力，主机在罐子外面是大气压。在罐子内部的探头的耐压是3公斤。

        2.雷达液位计是天线在罐子内部承受压力，主机在罐子外面是大气压。常规雷达耐压可以到10公斤，目前做到最高耐压是40公斤。

四、适合测量的液体不同

        1.EXSK-WW超声波液位计，可以测量强酸、强碱的液体，但是对于强挥发性液体，比如：汽油、丙酮、甲苯、二甲苯、乙酸乙酯等，因为罐子内声速变化，跟空气中声速不一样，会导致测量误差变大。测量汽油的误差可以达到整个测量范围的10-15%左右。

        2.雷达液位计可以测量的液体比超声波液位计多很多，不光是强酸、强碱的液体可以测量，就是在像汽油、二甲苯等强挥发性的液体上，也可以正常测量。因为电磁波在传播过程中不受挥发性的影响。

五、对有泡沫液面的适应性不同

        1.EXSK-WW超声波液位计，在液面覆盖有1厘米以上泡沫的现场测量受到限制，信号衰减可以达到90～100%，在负压下测量也会受到影响。

        2.雷达液位计可以穿透5-6厘米厚度的泡沫来测量。在负压和真空下都可以正常测量。

六、发射角度不同

        1.EXSK-WW超声波液位计5米以内发射角度是18°±4°，10米以内发射角度是23°±4°，11-20米量程是26°±4°。

        CJ-6053低频雷达液位计直径146毫米喇叭口的发射角度是18°，直径196毫米喇叭口的发射角度是14°，直径246毫米喇叭口的发射角度是12°。

        GY-6902高频雷达液位计96毫米喇叭口发射角度是8°，121毫米喇叭口发射角度是6°。

七、测量精度不同(以10米量程来计算)

        在不考虑蒸汽、粉尘、泡沫、挥发性、搅拌等条件影响的前提下：

        1.EXSK-WW超声波液位计的测量精度是整个量程的0.5～1.0%，以10米量程来计算，误差是±5厘米～10厘米。

        2.CJ-6053低频雷达液位计误差是±2～3厘米。

        3.GY-6902高频雷达液位计误差是±1厘米。

八、有风环境下对测量的影响不同。

        1.EXSK-WW超声波液位计在自然环境中，3级-9级，会使超声波信号发生衰减20%～50%，造成超声波液位计的最大测量范围会缩短。风力越大，超声波液位计可以测量的最大距离就越小。在10级风力下，信号可以衰减90%。

        2.CJ-6053低频雷达液位计在自然环境中，10级以上的风力，会使雷达的信号发生衰减20%。

        3.GY-6902高频雷达液位计在自然环境中，10级以上的风力，会使雷达的信号发生衰减20%。

九、安装时候离罐壁或者水池壁的距离不一样

        以10米量程为例，假设罐壁或者水池壁上下是平整的，标准安装条件是：

        1.EXSK-WW超声波液位计，离罐壁或者水池壁距离要1.2米以上。

        2.CJ-6053低频雷达液位计，离罐壁或者水池壁距离要1.1米以上。

        3.GY-6902高频雷达液位计，离罐壁或者水池壁距离要0.6米以上。

十、安装时的法兰大小不同

        以10米量程为例，在罐子顶部安装，三者需要的法兰大小分别是：

        1.EXSK-WW超声波液位计，最小是DN65法兰，法兰到罐顶之间的接管高度要小于100毫米。最好是用DN100法兰连接，法兰到罐顶之间的接管高度要小于180毫米。

        2.CJ-6053低频雷达液位计，用DN150法兰连接，法兰到罐顶之间的接管高度要小于180毫米。

        3.GY-6902高频雷达液位计，用DN100法兰连接，法兰到罐顶之间的接管高度要小于180毫米。

        以上就是雷达液位计和超声波液位计的区别，还有其他一些细节上的区别，在这里就不一一体现了。
