如何测量超声波换能器的阻抗

        超声波换能器的参数里面有一个叫做“阻抗”，对于做产品时候，需要有个阻抗匹配，使得发射电路的效率最高。

        一、最好的方式是用阻抗分析仪，测量精准，测量项目完整。

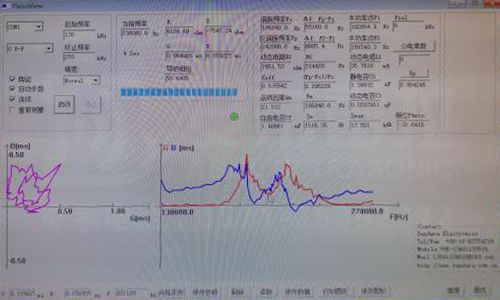

图1 阻抗分析仪测量结果

        通过阻抗分析仪测量，比如DYA-200-01DA换能器，谐振频率是201Khz，测量过程从150Khz～250KHz，测试完毕，生产导纳曲线图，还可以获得换能器的以下参数：换能器中心频率、带宽范围、Q值、最小阻抗、最大阻抗、静态电容值、自由电容、动态电容、电感值等。

        二、用函数信号发生器+示波器+电阻

        把电阻串联在换能器上，把函数信号发生器加载在(电阻+换能器)的两端，通过调整函数信号发生器的频率，测量换能器两端的信号幅值和函数信号发生器输出信号幅度。

        利用欧姆定律：电阻=电压÷电流，可以得出换能器在指定频率上的阻抗。因为在不同频率上换能器的阻抗不一样。

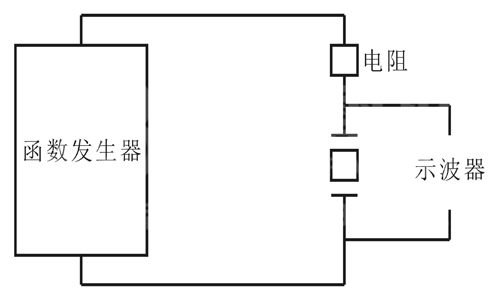

图2 用函数信号发生器+示波器+电阻测量换能器阻抗

        现在很多示波器自带信号发生器了，测试就更加方便了。只是这个要把一个换能器的频率范围测量完毕，比较花时间。

        三、用单片机来测试

        频率不高的超声波换能器，用现在的单片机就可以测试，比如用DAC输出扫频信号，ADC采集电流就能够通过电流算出换能器阻抗。用过STM32F4KP可以测量到1Mhz的频率，实际测量是500KHz以内换能器效果比较好。

        四、可以寄给我们，免费测试。
