制药厂安装超声波液位计需要注意哪些问题

[点击量：2470][来源：杭州安布雷拉自动化科技有限公司编辑部]

2015-03-18

康恩贝制药厂是去年8月份采购的 EXSK的防腐超声波液位计，是安装在罐子上测化学液体的高度。有液体时超声波液位计测量准确，当罐子里没有液位时数据显示有液位。这就不正常了，所以我们请制药厂的梁工拍的回波图判断一下故障原因。

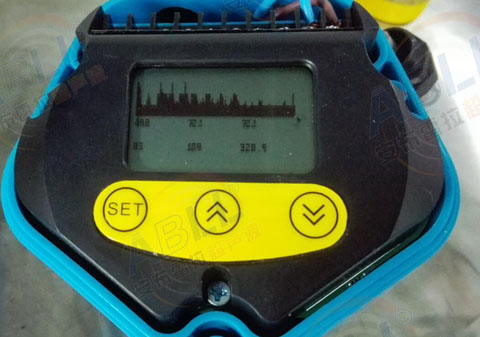

超声波液位计的回波图

从回波图可以看出是发生了共振，共振解决的办法是在探头上缠生料带，从安装图可以看出来，超声波液位计安装在一个接管上（我们起初考虑的是超声波液位计的探头没有露接管，经梁工检查，探头露出了接管了）探头缠生料带后，仪表对着地面测是准确的。

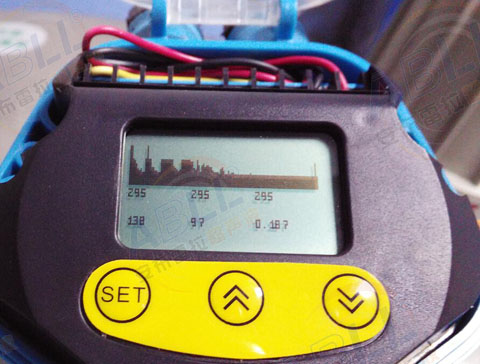

超声波液位计的回波图

从以上两张图可以看出对着地面测是很正常的，但是安装在空的罐子上还是显示有液位。安布雷拉的技术就说这应该都正常了，但为什么会有数据呢，看了安装图后才恍然大悟，原来是安装在圆锥型的罐子上，从图可以看出罐子正中间安装的是搅拌机，超声波液位计安装在旁侧，当有液位的时候，液体淹没了锥低，超声波打到了液面上，能测出实际的液位。当是空的罐子时，超声波打到了罐壁上，发射回来的信号就不正确。

超声波液位计的安装图

通过这个案例想提醒一下用测类似圆锥型的罐子里的液位高低的客户，安装时尽量安装在罐子正中间，能测到罐底的。探头要缠生料带，以免发生共振。
