最近有用户要研发外贴式超声波液位开关，用在测量楼房里面的落水管里面有没有堵塞，也就是说里面有没有充满水。还有一个用户要测量一个不锈钢罐子，是用在氢能源汽车上的，液态氢有没有达到指定的高度，如果到了，就停止加氢气，如果是低于某个位置，就在汽车内提示：氢气快用完了。

为了不破坏被测量的物体，又要知道容器里面的液体有多高，外贴式液位开关，是首选。

为了简化过程，用水来代表液体，容器是碳钢材质，超声波换能器选用：DYW-50/200-NA和DYW-300-50B，那么外贴式超声波液位开关，是如何知道容器里面有水还是没有水呢。常用的方式有这几种：

第一种：单探头测量

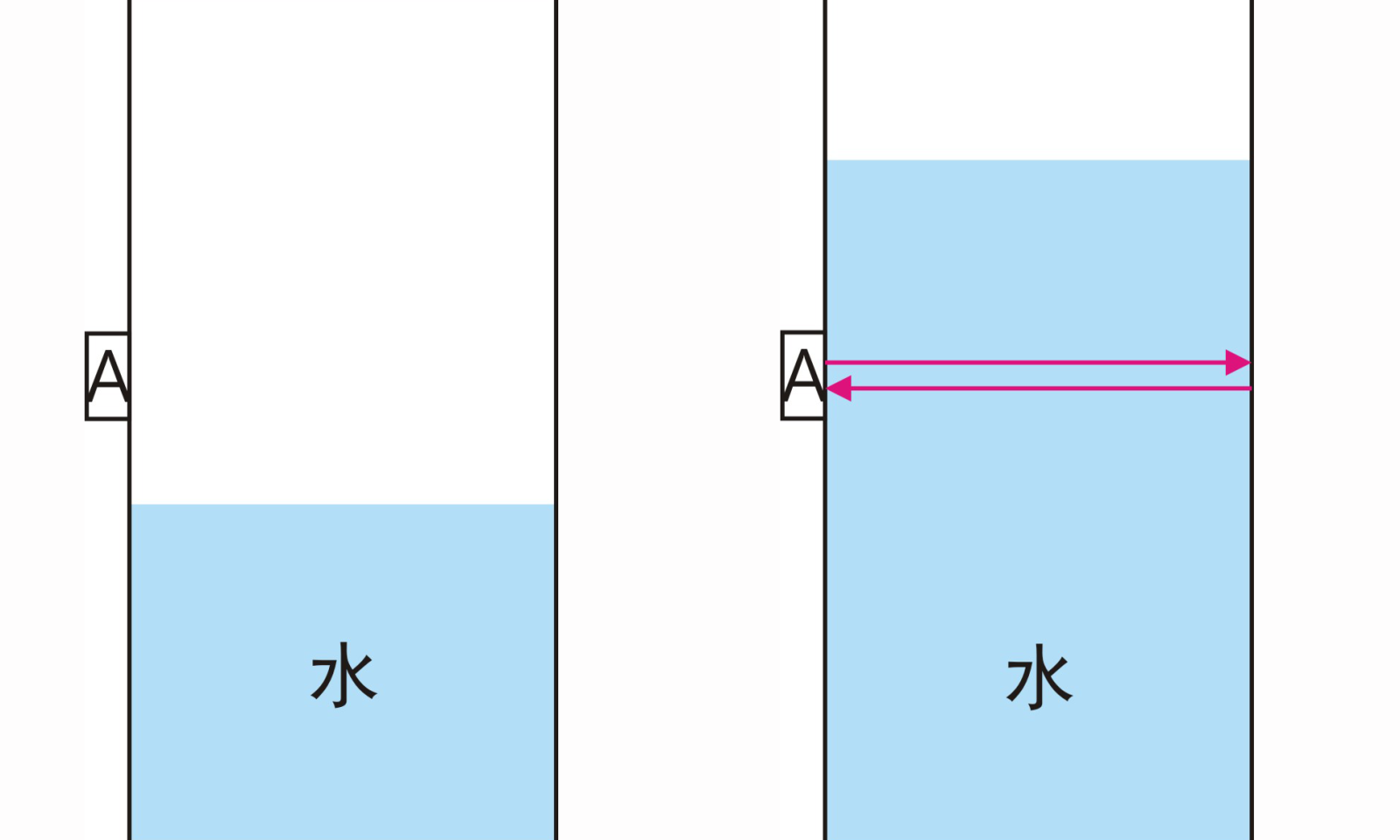

在容器的外壁要确定测量的位置，贴一个超声波换能器，通过自己发射和自己接收超声波信号来判断是否有水。没有水的时候，超声波信号只能沿着容器的壁传播。

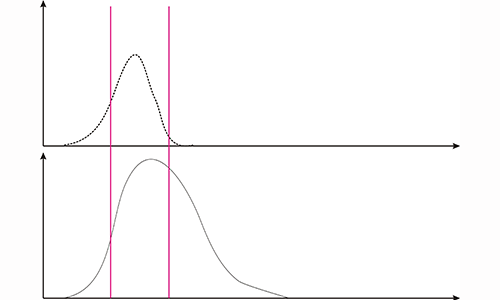

没有水的超声波信号跟有水的超声波信号相比较，明显的是有水的超声波信号宽。通过这种方式可以判断容器内是否有水。这种情况下，接收到的信号容易受到环境温度，液体温度，电磁干扰的影响，造成错误判断。

第二种：双探头罐体同一侧测量

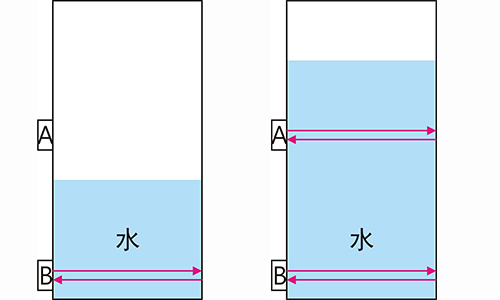

因为单探头测量，接收信号容易收到多种外部因素影响，为了减少误动作，可以在容器底部加一个超声波换能器，放在最低水位以下，作为一个参照物，A探头通过自己发射自己接收得出初步判断，再跟长期在最低水位以下的B探头接收的信号做对比，就可以排除一些干扰。

第三种：双探头对射测量

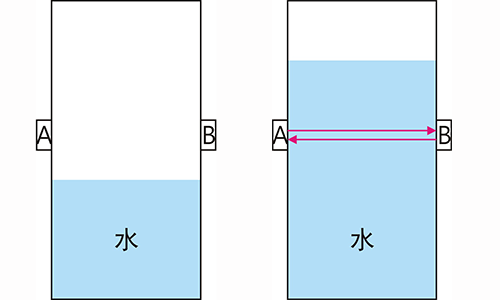

两个探头放在罐体的两侧，使用对射方法测量。这种方式能够比较好的解决罐体挂料，温度对测量的影响。

在没有水的情况下，探头接收到的信号会比较小，有了水之后，探头接收到的信号会比较强。

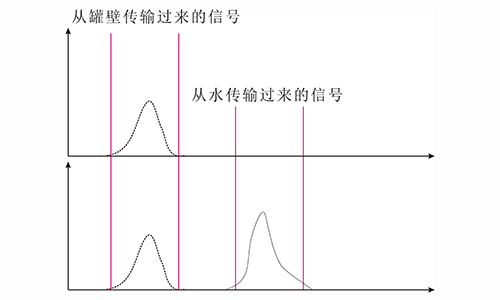

在没有水的时候，即使有A探头发射的超声波信号从罐壁上传输到B探头，因为超声波在碳钢里面传播的声速是5700～5950米/秒之间，超声波在水中传输的速度是1400～1500米/秒，所以在接收端的超声波换能器上，会先接收到从罐壁传输过来的信号，再接收到从水中传输过来的信号。
