超声波明渠流量计通讯线怎么接？这线这样接你看行不行？

[点击量：3370][来源：安布雷拉超声波 · 中国已服务中小企业8千家]

2019-09-17

超声波明渠流量计是测量渠道的流量仪表。非满管态流动的水路称作明渠,测量明渠中水流流量的称作明渠流量计。温馨小提示，超声波明渠流量计是需要接线后才可以使用的哦！那超声波明渠流量计通讯线怎么接呢？

超声波明渠流量计跟超声波液位计一样，也是有一体式和分体式。接下来就说一下，一体式、分体式超声波明渠流量计通讯线怎么接的。

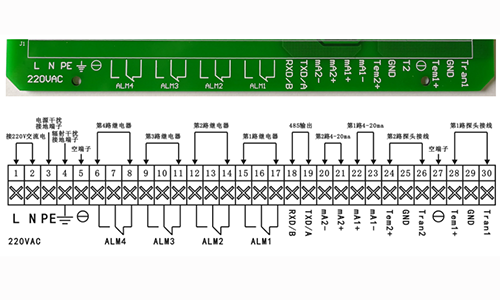

分体式超声波明渠流量计通讯线分别有485、232；

485接线：485A接“TXD/485A”端子，485B接“RXD/485B”端子。

232接线：TXD接“TXD/485A”端子，RXD接“RXD/485B”端子，232的地线接“mA-/GND”端子。

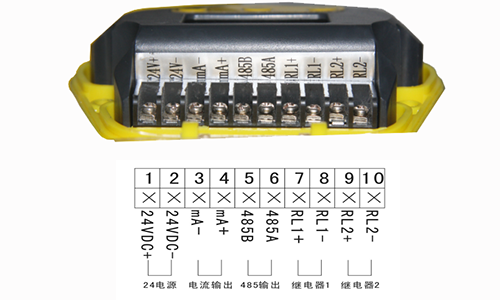

一体式超声波明渠流量计通讯线分别有485、232；

485接线：485A接“485A”端子，485B接“485B”端子。

232接线：TXD接“485A”端子，RXD接“485B”端子，232的地线接“mA-”端子。

以上是对超声波明渠流量计通讯线怎么接的介绍，一样文体和图片结合的一起看哦！这样会更好的理解。
