多普勒流量计在低水位时该如何测量

为了研究惠州市三栋镇沐沥河流域在河流治理过程中及治理后的水质变化情况，需要对流域的关键河段进行流量、水质进行实施监测。现场勘查的4条河道，宽度变化从几米到几十米，不适合进行常规做建筑物量水，或者使用水位流量关系法量水有一条河道水位比较低那该如何测试呢？今天小编给大家讲一讲：

多普勒安装现场图

这是一个渠道，分为上下两部分。图片中有水的部分是一个矩形渠道，宽度3.86米，深度0.70米。最低水位只有0.15～0.20米。矩形渠道上方是一个梯形断面，梯形底部是3.86米宽度，梯形顶部是7.39米宽度。目前渠道水位只在下面的矩形渠道里面流淌，在汛期水位会上升到上面的梯形断面，那低水位改如何测量呢？

在底部的矩形渠道安装1台超声波多普勒流量计，安装在矩形渠道的中心处，测量低水位条件下《矩形渠道》里面的流速和水位。

对应的水位高度，由超声波多普勒流量计的传感器内部带的压力传感器来测量。

水质传感器紧挨着岸边安装，要安装到最低水位以下。

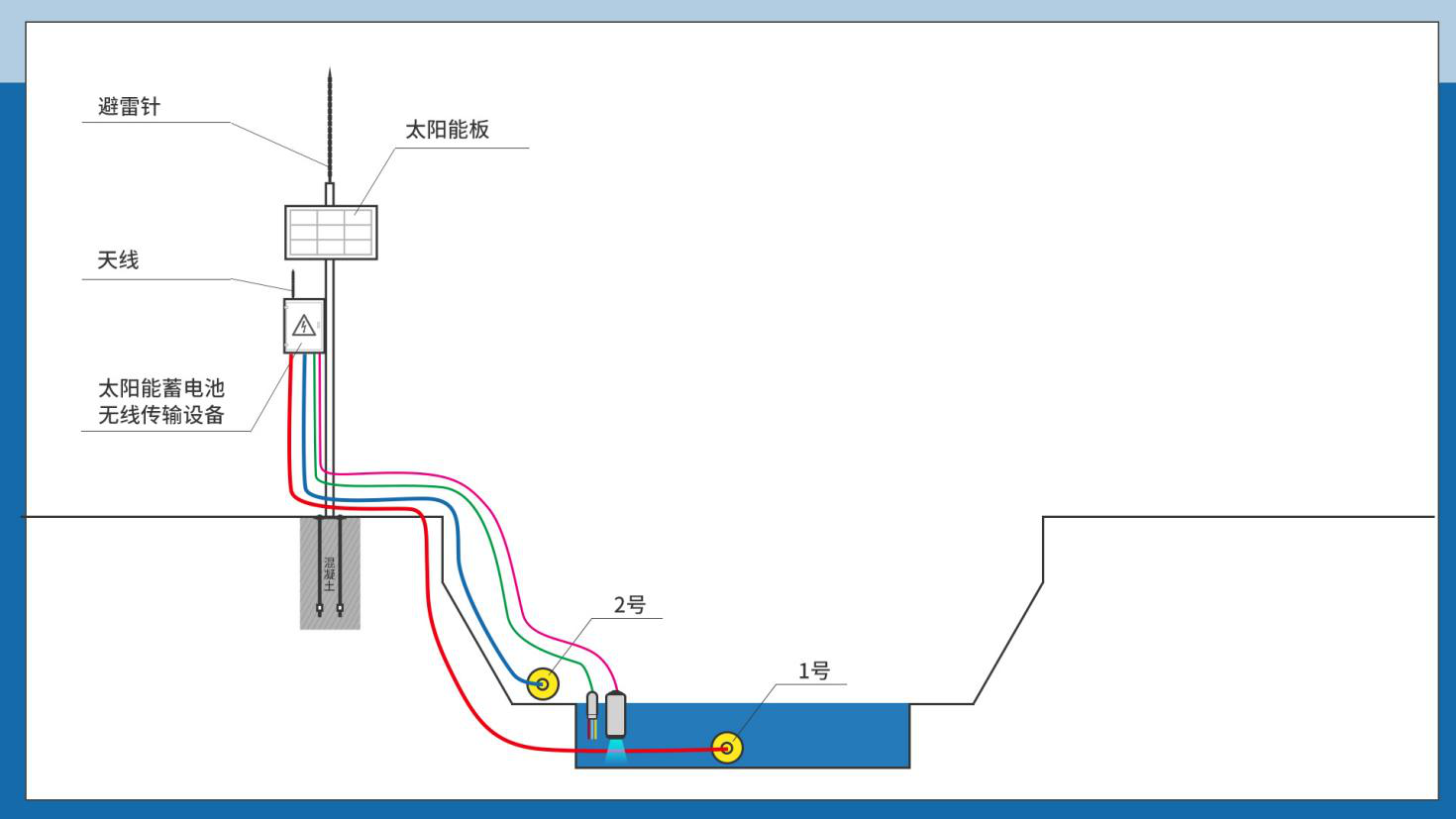

多普勒流量计安装示意图

注意事项：

1. 因为一个河段是测量2部分的流量，所以到了服务器端，需要把两个流量相加，才是整条河道的完整流量。在低水位的时候，②号超声波多普勒流量计将测量不到流速和流量。

2. 最低水位低于20厘米，水质仪表有可能不能正常测量。

3. 最低水位低于15厘米，①号超声波多普勒流量计有可能不能正常测量。

4. 所有传感器出线都必须穿管保护，避免线缆磨损或者被破坏。

5. 竖杆上必须安装避雷针，并且用避雷接地针可靠接地，中间要用单根16平方毫米的铜线连接。
