        超声波液位计测量原理与波形图说明

        小编近期接到咨询超声波液位计的客户在zui后会加问一句测量原理是什么?

        其实,仪表在工作时,每测量一次都会发出短脉冲(能量小,主要测量近距离的物体)和长脉冲(能量大,主要测量远距离物体),仪表将反射回来的信号与内部的设定门槛(门限值与灵敏度)做比较综合后进行判断。仪表长脉冲的发射与接收回来的信号会在波形图上方显示,短脉冲的信号波形不会在波形图上方显示。

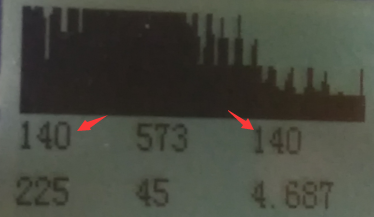

图1(短脉冲测试)
di一行di三个数字与di一个数字与相同

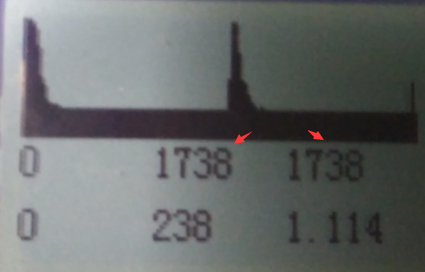

图2(长脉冲测试)
di一行di三个数字与di二个数字与相同

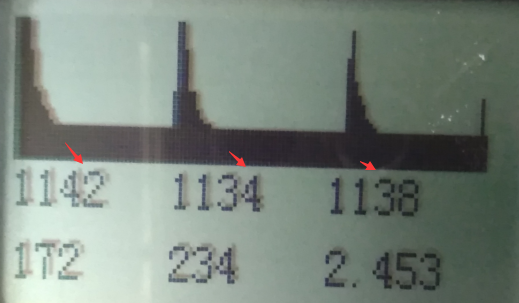

图3(长短脉冲同时测试)


图4(长短脉冲同时测试)

        图3与图4所示为仪表只取长短脉冲测试的平均值(di一行di三个数字为di一个数字与di二个数字的平均值)。波形图zui右下角的数字和正常显示界面时手型符号所指向的数据一致(距离或者物位)。
