KDYW-145-05ZJ型换能器测试报告-[安布雷拉]

[点击量：1193][来源：安布雷拉超声波 · 中国已服务中小企业8千家]

2022-09-16

        KDYW-145-05ZJ型换能器测试报告

        测试内容：KDYW-145-05ZJ型换能器；
        测试条件：
        空载驱动电压：300Vpp；
        驱动脉冲个数：15个
        测试距离：0.6m；
        接收信号：直接回波点测试（不经过电路处理）；
        测试方式：自发自收；
        测试结果：

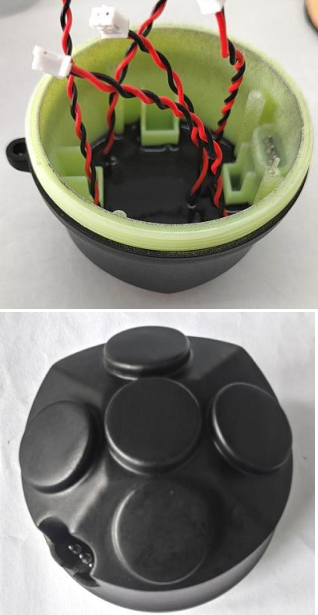

图一   换能器实物图


        换能器按照“测试条件”要求测试，测试结果如下表1所示：

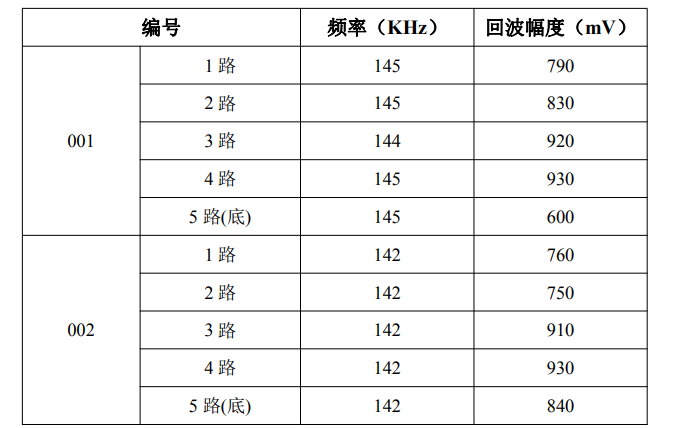

表1：换能器自发自收测试结果

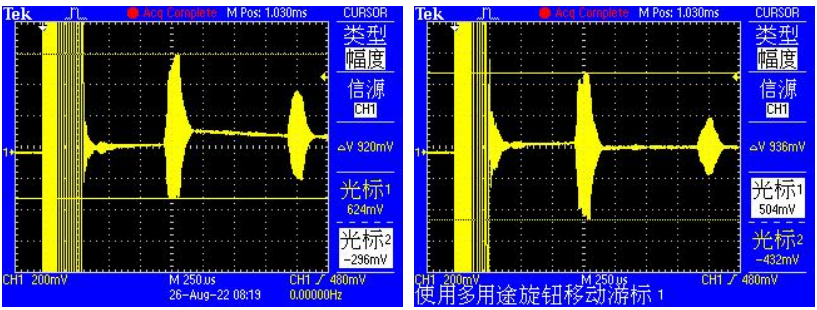

   图2:001-1路换能器信号                         图3：001-2路换能器信号

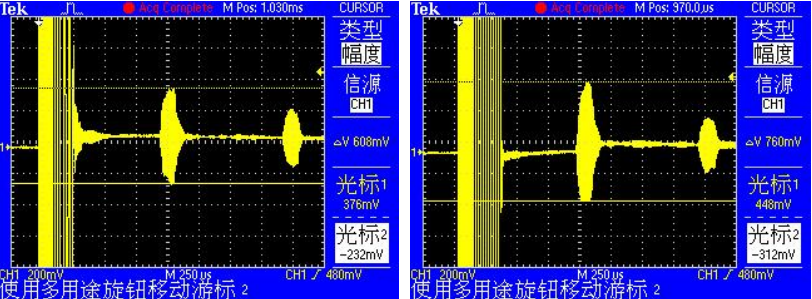

图 4：001-3 路换能器信号           图 5：001-4 路换能器信号

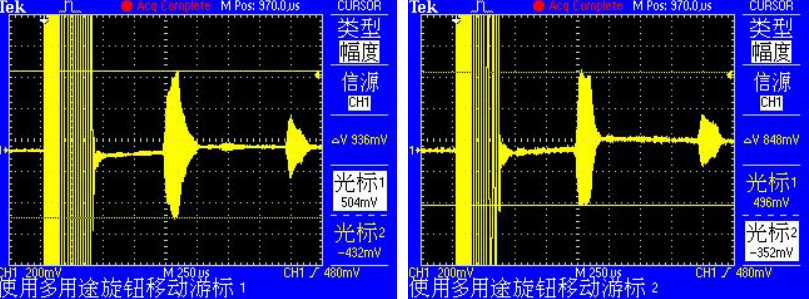

图 6：001-5 路换能器信号              图 7：002-1 路换能器信

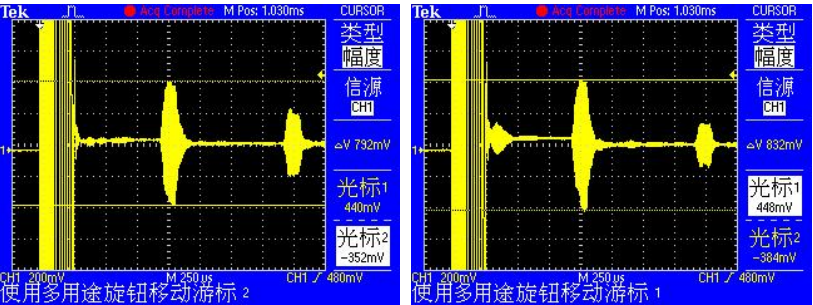

图 8：002-2 路换能器信号                图9:002-3路换能器信号


图 10：002-4 路换能器信号             图 11：002-5 路换能器信号
