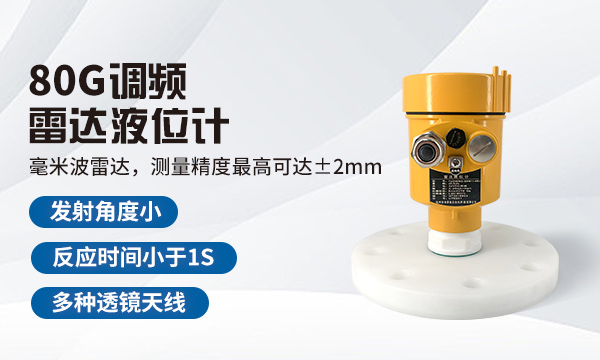

宇征80G调频雷达液位计

80G调频连续波雷达物位计的通用原理为雷达在罐顶发射电磁波，电磁波碰到介质反射后被雷达接收，接收信号与发射信号之间的频率差δf与介质表面的距离R成一定比例关系：R=C（速度）*δf（频率差）/2/K（调频斜率）。因为光速C和调频斜率K已知，因此估算出频率差δf，便可得到雷达安装位置料面的距离R，再通过已知的罐体总高，减去雷达到料面的空间距离（简称空高），得出料位的高度。

80G调频雷达液位计特点：

1. 毫米波雷达，测量精度zui高可达±2mm，测量zui小盲区为0.1m。

2. 更小的天线尺寸，满足了更多的工况场合测量。

3. 多种透镜天线，更小的发射角，更集中的能量，回波信号更强，同等工矿条件下，相比于其他雷达产品具有更高的可靠性。

4. 拥有更强的穿透性，在有粘附及凝结的情况下也可以正常使用。

5. 动态信号范围更大，对于低介电常数介质的测量更加稳定。

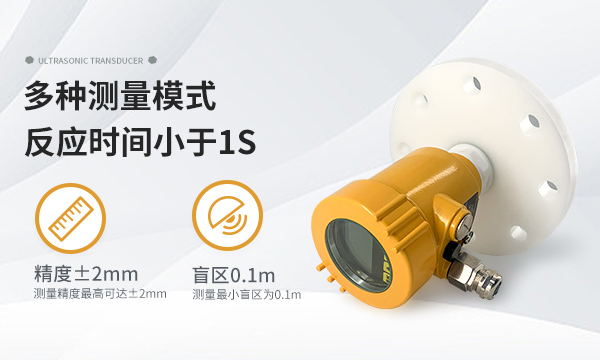

6. 多种测量模式，快速测量模式下雷达反应时间小于1S

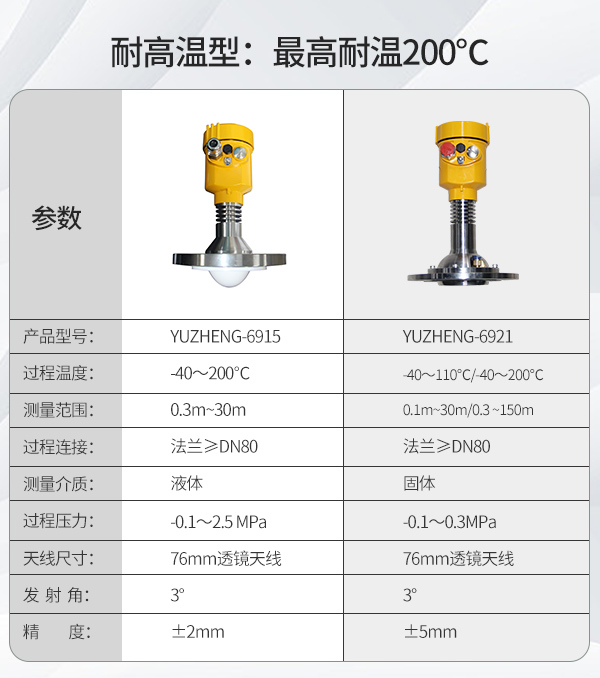

80G调频雷达液位计-耐高温型，zui高耐温200℃

80G调频雷达液位计-普通型，有专门测固体的，有专门测液体的。

雷达物位计的基本要求:

天线发射微波脉冲时，都有一定得发射角。从天线下缘到被测介质表面之间，由发射的微波波束所辐射的区域内，不得有障碍物，因此安装时应尽可能避开罐内设施，

如:人梯、限位开关、加热设备、支架等。另外须注意微波波束不得与加料料流相交。

1、在使用物位计的时候一定要注意测量范围，超范围工作不仅得不到准确的测量数据，还有可能对雷达液位计造成损伤。对测量的范围要从光波触碰到的罐底开始计算,如果储蓄罐比较特殊，底部呈现凹状，这个时候物位低于计算点，是无法进行测量的。

2、在对低介电常数介质进行测量的时候，如果它的物位低于液位测量值，而且罐底可见，想要让测量值更精准，可以将零点向上调整到高于罐底的位置。虽然说测量范围值可以达到天线尖顶端位置，但是这只是理想状态下，现实情况中，需要考虑到粘附影响，所以应该尽量将测量值固定在距离天线顶端至少100mm位置。

3、如果测量的介质处于不断运动中，为了保证测量的精准性，就建议现场将导波管固定在储蓄罐的底部，然后在中间位置进行固定，在焊接过程中，需要保证导波管内壁的光滑度，为了防止因为凹凸点对导波产生阻碍作用，还需要保证焊接的平整性。

杭州安布雷拉——15年专注超声波液位计的研发生产，一直秉诚为客户提供好产品和好的服务方案为宗旨，如果你对以上产品感兴趣或者有疑问，请点击联系在线客服QQ或拨打下面联系方
