驱动2KHz~10KHz超声波换能器常用变压器选型资料-[安布雷拉]

[点击量:75][来源:安布雷拉超声波 · 中国已服务中小企业8千家]

2024-02-05

        驱动2KHz~10KHz超声波换能器常用变压器选型资料

        气体中和液体中的2KHz~10KHz换能器都可以驱动。

     (以下参数仅供参考,实际效果因测试电路不同会有一定差异)

        编码:Y.01.04.02.0007

        规格型号:EE19-250uH 35:200 (线径大于0.3mm)

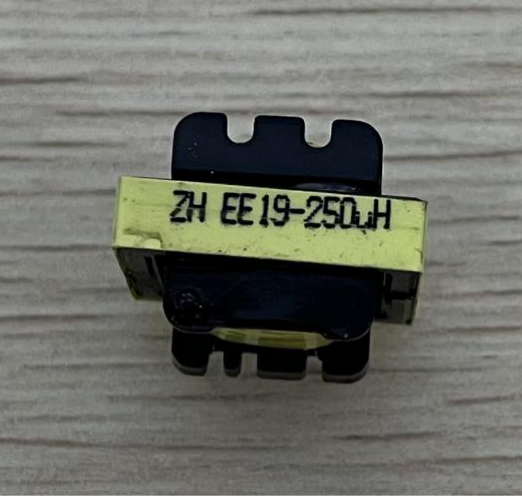

           俯视图                                                                           下视图



                   侧视图(三脚初级输入端)                                          侧视图(二脚次级输出端)





适用频率范围:2KHz~10KHz

与换能器接线:1脚接换能器+,3脚接换能器-

适合电容值:41000~70000pF

升压范围:3~6倍

初级电感量(数字电桥仪):225~275uH

次级电感量(数字电桥仪):7.5~8mH

初次级耐压值:1.5KV

同名端:1脚和4脚,3脚和6脚

异名端:1脚和6脚,3脚和4脚

         以上是驱动2KHz~10KHz超声波换能器常用变压器,如果您也有这方面的需求,欢迎拨打下方热线咨询!
