驱动220KHz~10MHz超声波换能器常用变压器选型资料(二)
气体中和液体中的220KHz~10MHz换能器都可以驱动。
(以下参数仅供参考,实际效果因测试电路不同会有一定差异)
编码:Y.01.04.02.0023

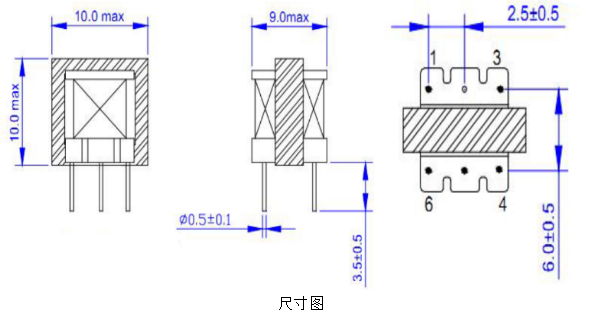

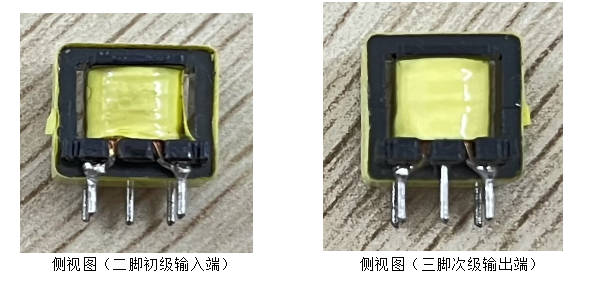

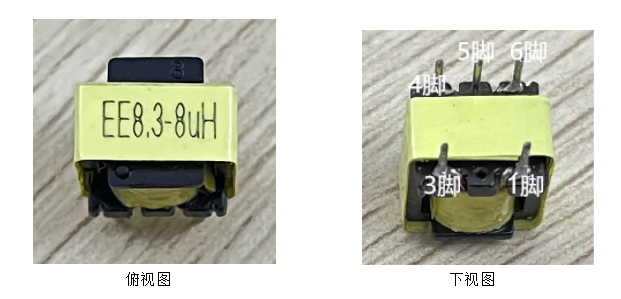

规格型号:EE8.3-8UH 3:15 (0.1*10p丝包线)
![](/UploadImage/edit/images/%E5%9B%BE%E7%89%874(67).png)
![](/UploadImage/edit/images/%E5%9B%BE%E7%89%875(39).png)
![](/UploadImage/edit/images/%E5%9B%BE%E7%89%876(18).png)
适用频率范围:220KHz~10MHz
与换能器接线:1脚接换能器-,3脚接换能器+
适合电容值:1000~11000pF
升压范围:4~6倍
初级电感量(数字电桥仪):0.1~0.2uH
次级电感量(数字电桥仪):6.4~9.6uH
初次级耐压值:0.6KV
同名端:1脚和4脚,3脚和6脚
异名端:1脚和6脚,3脚和4脚
以上是驱动220KHz~10MHz超声波换能器常用变压器,如果您也有这方面的需求,欢迎拨打下方热线咨询!
