开发超声波风速仪遇到信号总是向下怎么办呢?
风向风速仪是农业生产中常用的气象监测工具,用于监测大气中的风向和风速,对于农作物生长、灌溉、病虫害防治等方面具有重要意义。具有实时监测、预警功能、数据记录与分析等特点,对于提高农业生产效率、减少自然灾害损失具有重要作用。现在也越来越多企业希望能开发出自动化的超声波风速风向仪。今日我们的客户在开发超声波风速仪时就遇到了2个问题,

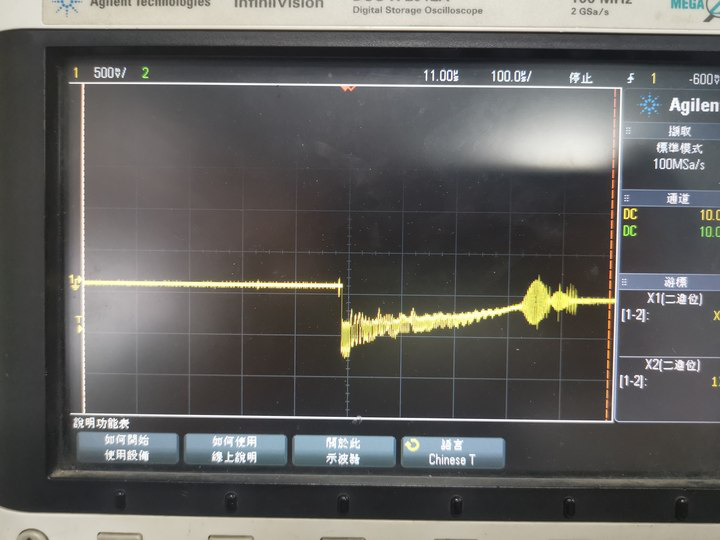

1.为什么接收信号是向下的?
2.为啥收到这么多个脉冲串
![](/UploadImage/edit/images/%E5%9B%BE%E7%89%871(602).png)
![](/UploadImage/edit/images/%E5%9B%BE%E7%89%872(405).png)
经过现场了解,用户开发的是二维超声波风速仪,使用的是时差法来测量风速。安装探头形式如下。
![](/UploadImage/edit/images/%E5%9B%BE%E7%89%873(129).png)
知道了问题和工况,要怎么解决?或者是如何测试找出问题呢。
我个人认为解决方式有这么几种:
1.换能器外面加橡胶套,单片厚度2mm,硬度50-60,要把整个换能器除了发射面都包裹起来。
使用这个橡胶套有个缺点:
橡胶套有点软,生产时候塞到壳体内,容易不平整。
2.换能器外面做凹槽,加O型圈,O型圈一般需要直径0.5-0.6mm
硬度50-70,换能器底部跟风速风向仪壳体接触的地方也要做凹槽放O型圈,
或者不做凹槽,放平垫圈。
使用这个解决的缺点是:
多数超声波风速风向仪换能器外壳没有凹槽,都需要定做
3..客户自己修改电路。
因为超声波从发射探头到空气中再到接收换能器的速度,
比超声波从壳体到接收换能器的速度要慢。
因为对射的2个换能器之间的距离是固定的。
所以就可以确定哪个是从空气中过来的超声波。
把其他时间过来的超声波信号都过滤掉。
能用电路或者软件解决的,才是“王者”。
