超声波发射角度？一个手电筒就能给你整明白

我最近被超声波换能器那个“发射角度”搞得头大！说明书上写的都是“锐度角θ₀”、“波束宽度θ₋₃dB”、“-6dB角”… 直到找到了杭州安布雷拉的技术刘工，他掏出一个手电筒，全给讲明白了！

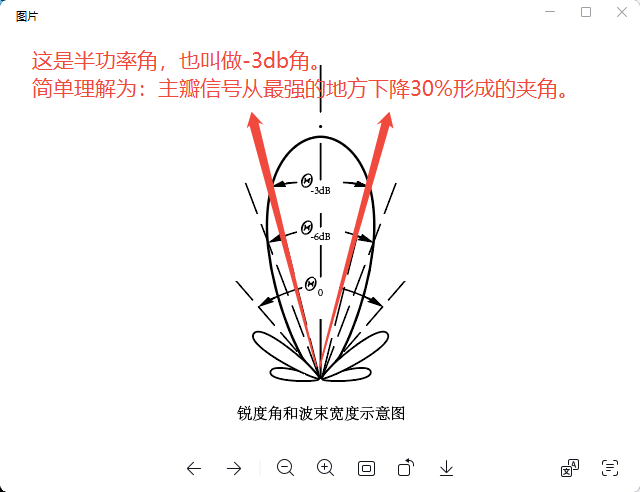

1.刘工指着图上2条红色的发射夹角，就是半功率角，也叫做-3db角，是中间最晃眼的那一圈。简单理解为：主瓣信号从最强的地方下降30%形成的夹角。在这个角度范围内，声波能量最够强，是换能器的核心区域。

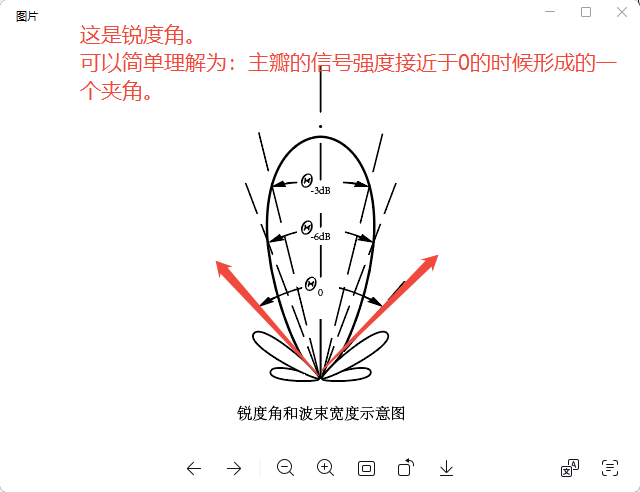

2.再看第二张图，最外侧几乎就是黑暗区域，没有光线了，主波速在两侧出现的极小值之间的夹角，理论上接近归零的地方形成的夹角。在这个边缘上，信号已经非常弱了，基本没啥作用，就像你看手电筒光斑最边上的那点微光一样。

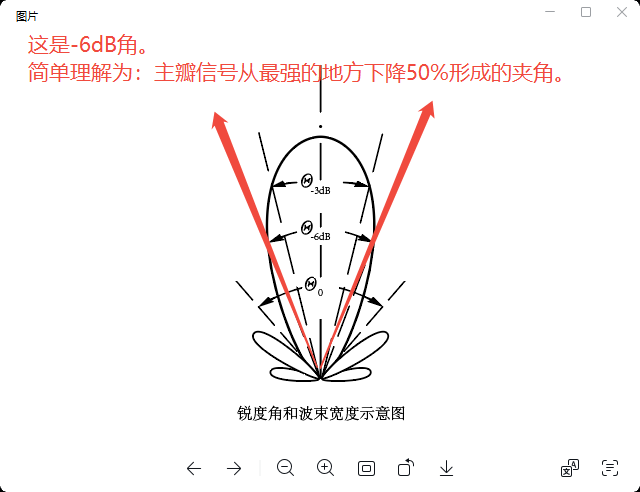

3.下面的就是主瓣信号从最强的地方下降50%形成的夹角，就是-6db角，这个角度范围比-3db角更大些，能量衰减得更厉害。

刘工关掉手电筒，总结道其实超声波换能器的发射角度，不是单一的一个数，它就像手电筒的光斑有多宽一样，得看你怎么定义这个宽。通过以上3张图和刘工的耐心解答，终于有个人给我说明白了！
