关于M30木板鼓包更改传感器地址操作

一、读取上电启动数据

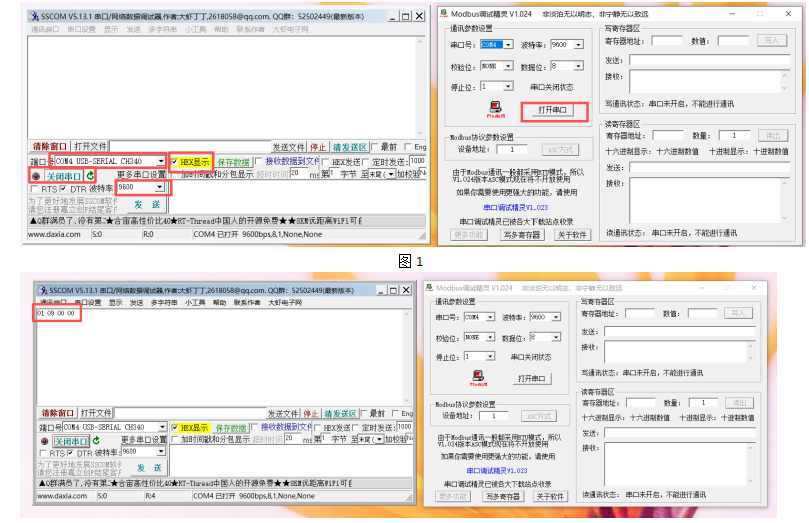

1、连接好单台485-USB串口设备，打开用串口调试SSCOM软件配置波特率如图1，再给传感器上电，传感器上电之后很快会发出的启动数据如图2。（关闭MODBUS调试精灵的串口，用口调试SSCOM软件打开串口）；

图1

图2

2、数据解析

启动数据为：01 09 00 00

数据解析：传感器地址： 01（默认地址都为1，除非更改过，都是1）

驱动功率等级：09（发射功率当前为9级，已经修改过）

00 00 为分隔字符,常为 00 00

提示：请记录该传感器的启动代码，地址和发射功率！

二、根据当前传感器地址，配置新的地址

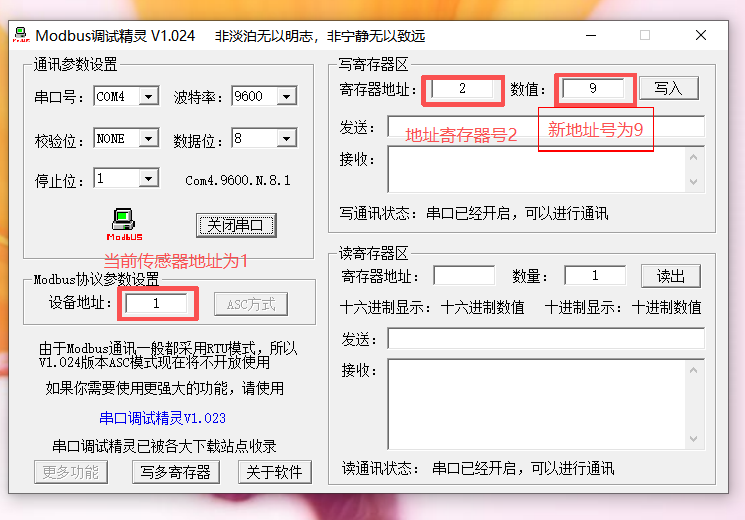

1、关闭串口调试SSCOM软件串口，用MODBUS调试精灵打开串口，并如图3填好空（举例，将传感器地址由默认的“1”改为“9”）；

图3

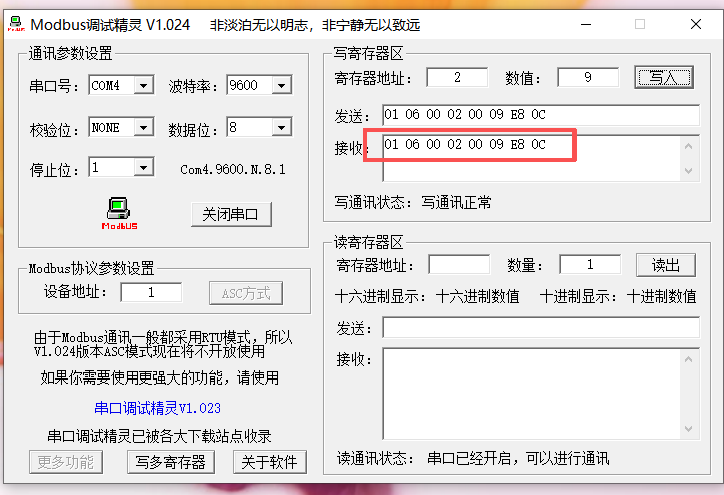

2、点写入按钮，如图4，传感器回复数据如下

图4

3、数据解析

传感器回复数据如下“01 06 00 02 00 09 E8 0C ”

01——传感器地址01

06——表示为写寄存器操作（解释：03为读操作 06为写操作，这里为06是写操作）

00 02——表示当前寄存器是地址寄存器且寄存器号为2

00 09——表示当前地址寄存器的数值是 9

E8 0C——校验码

三、使用新写入的传感器地址号（9号），读写传感器的驱动强度

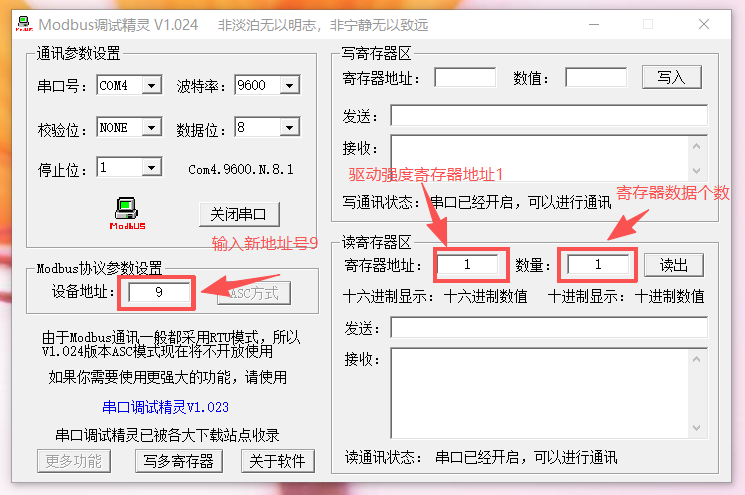

1、按图5配置MODBUS调试精灵，并点击读出按钮

图5

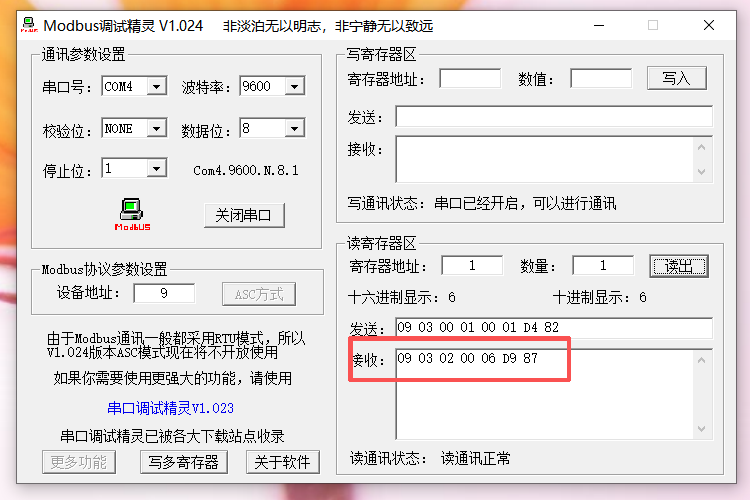

2、传感器反馈数据如图6所示

图6

3、数据解析

传感器回复数据如下“09 03 02 00 06 D9 87 ”

09——传感器地址09

03——表示为读寄存器操作（解释：03为读操作 06为写操作，这里为03是读操作）

02——表示当前寄存器是字节数为2

00 06——表示当前驱动强度寄存器值为6

D9 87——校验码
