DYA-200-01A超声波燃气表换能器接收信号灵敏度

[点击量：3700][来源：杭州安布雷拉自动化科技有限公司技术部]

2015-04-29

DYA-200-01A超声波换能器应用于家用超声波燃气表，工作频率在200Khz，批量出来的换能器之间频率差别在180-220KHz之间。超声波燃气表一般在U型管的两端各装一个DYA-200-01A换能器，一个换能器发射一个换能器接收，根据来回两个行程的时间差，计算出通过换能器之间的燃气的速度，因为U型管横截面积是确定的，所以能够计算出通过的燃气的流量。我们根据超声波燃气表的这种工作方式，做了一个基本的测试。

测试过程中使用了3种发射电压，分别是12V、16V和24V，然后在接收端测试接收信号的幅度。两个超声波燃气表换能器之间的距离分为5厘米和10厘米两种情况。

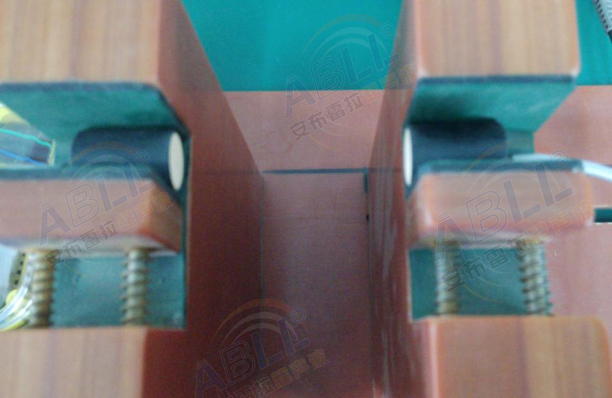

图1 两个换能器之间距离是5厘米

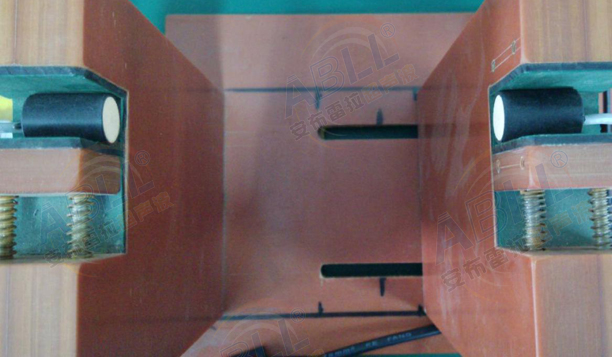

图2 两个换能器之间距离是10厘米

在12V、16V和24V三种不同的发射电压下，接收换能器接收到的信号如下表：

驱动电压	测试距离	接收到的回波幅度
12V	5cm	66-70mV
12V	10cm	30-34mV
16V	5cm	77-82mV
16V	10cm	40-46mV
24V	5cm	109-116mV
24V	10cm	60-68mV
