DYA-200-01B超声波燃气表换能器接收信号灵敏度测试

[点击量：5726][来源：杭州安布雷拉自动化科技有限公司技术部]

2015-06-03

      DYA-200-01B超声波燃气表换能器接收信号灵敏度测试

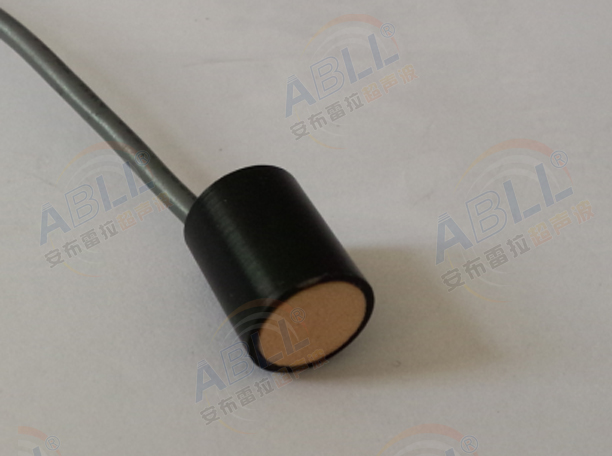

      测试内容：DYA-200-01B型探头；
      测试条件：12V、16V、24V驱动，5cm、10cm测试距离，15个脉冲，一发一收；

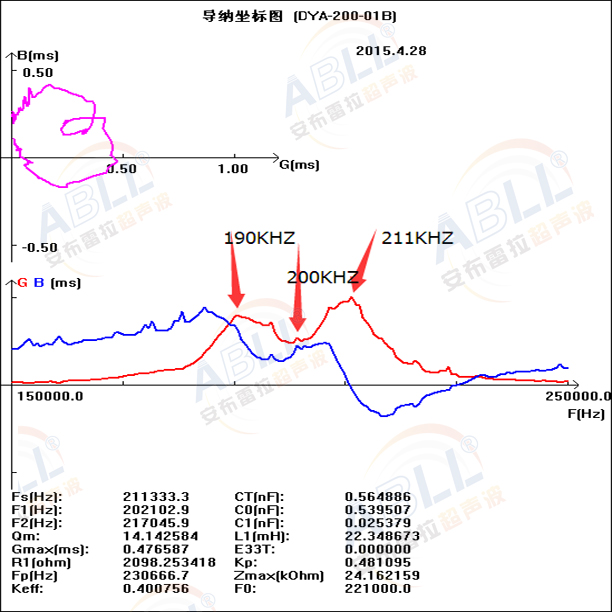

      导纳曲线：



      测试结果：
      用24V开发板发射15个脉冲测试DYA-200-01B型探头，频率在200KHZ±20KHZ

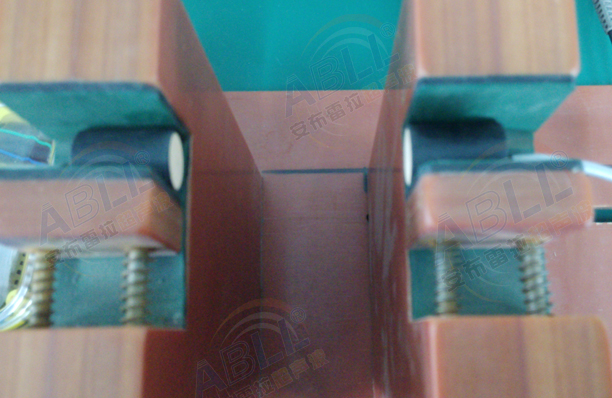

图 3 ：5cm测试距离


图 4 ：10cm测试距离


      表 1 ：DYA-200-01B探头一发一收测试结果


驱动电压

测试距离

接收回波幅度

备注

12 V

5 cm

30 mV

图 5

12 V

10 cm

18 mV

图 6

16 V

5 cm

42 mV

图 7

16 V

10 cm

24 mV

图 8

24 V

5 cm

61 mV

图 9

24 V

10 cm

32 mV

图10

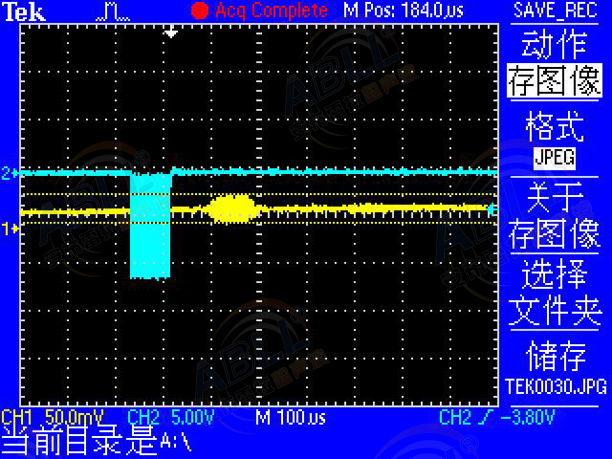

图 5 ：12V驱动5cm测试距离测试结果

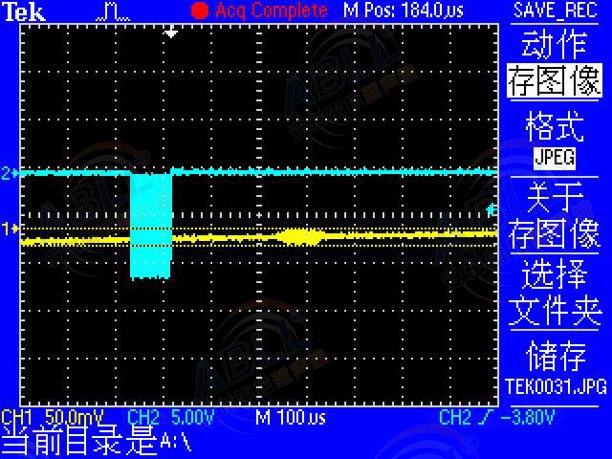

图 6 ：12V驱动10cm测试距离测试结果

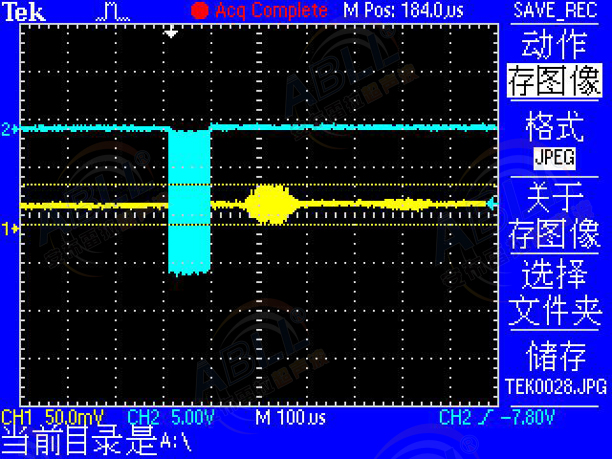

图 7 ：16V驱动5cm测试距离测试结果





图 8 ：16V驱动10cm测试距离测试结果

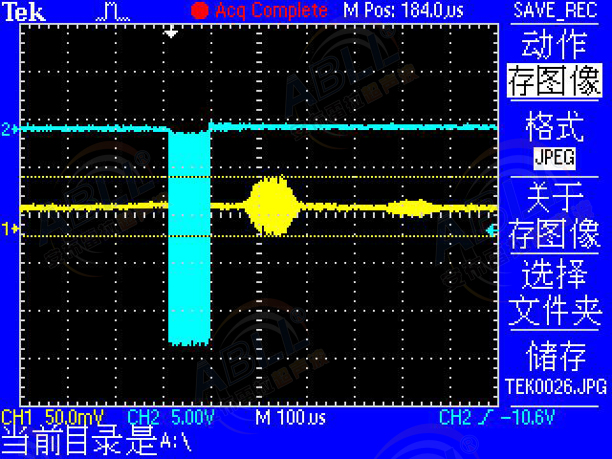

图 9 ：24V驱动5cm测试距离测试结果





图 10 ：24V驱动10cm测试距离测试结果
