DYA-200-01W超声波燃气表换能器接收信号灵敏度测试

[点击量：4135][来源：杭州安布雷拉自动化科技有限公司技术部]

2015-06-12

      测试内容：DYA-200-01W型探头；
      测试条件：12V、16V、24V驱动，5cm、10cm测试距离，15个脉冲，一发一收；

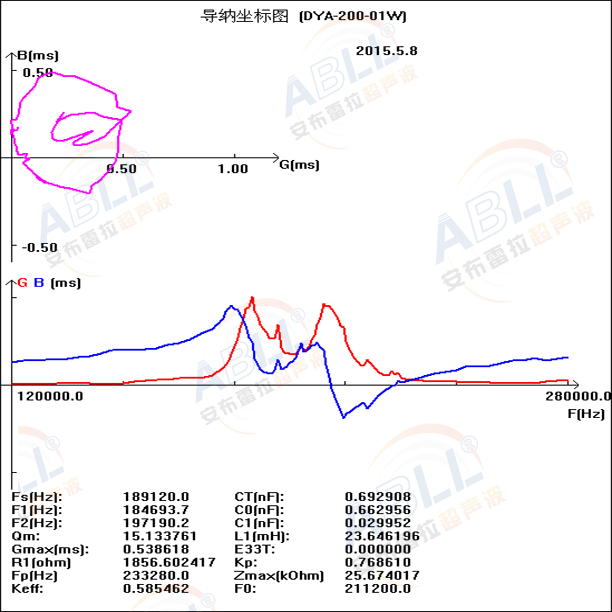

      导纳曲线：


      测试结果：
      用开发板发射15个脉冲测试DYA-200-01W型探头，频率在200KHZ±20KHZ变动时测试结果如下表所示：

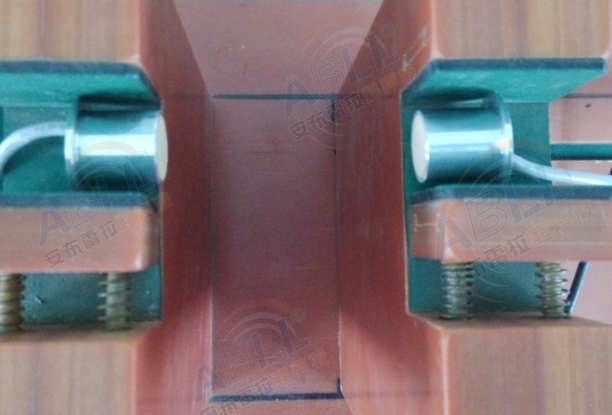

图 3 ：5cm测试距离

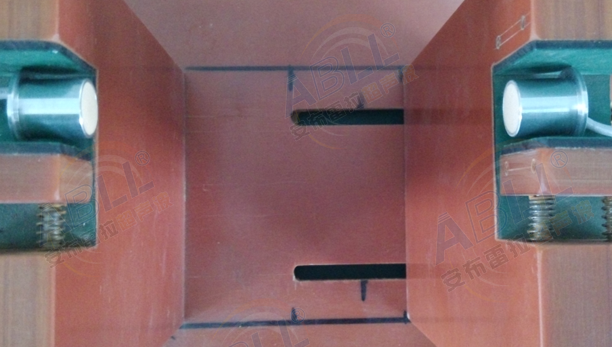

图 4 ：10cm测试距离

      表 1 ：DYA-200-01W探头一发一收测试结果：


驱动电压

测试距离

接收回波幅度

备注

12 V

5 cm

74 mV

图 5

12 V

10 cm

38 mV

图 6

16 V

5 cm

52 mV

图 7

16 V

10 cm

32 mV

图 8

24 V

5 cm

40 mV

图 9

24 V

10 cm

24 mV

图10

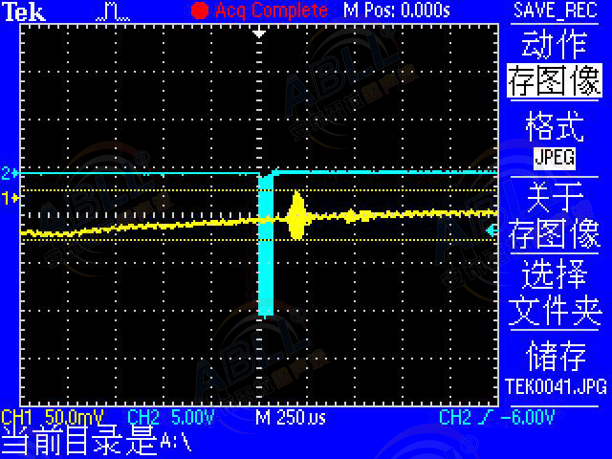

图 5 ：12V驱动5cm测试距离测试结果





图 6 ：12V驱动10cm测试距离测试结果





图 7 ：16V驱动5cm测试距离测试结果





图 8 ：16V驱动10cm测试距离测试结果





图 9 ：24V驱动5cm测试距离测试结果

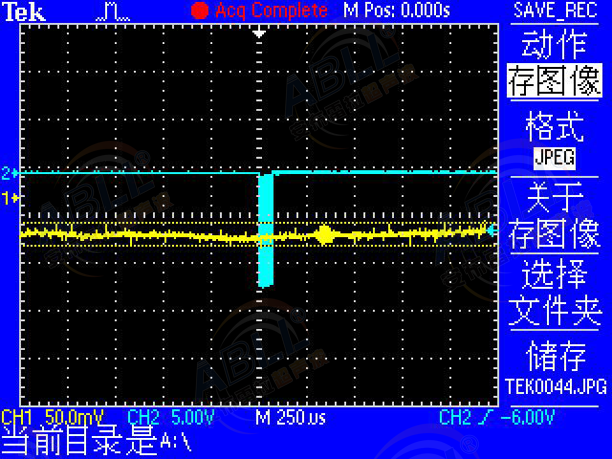

图 10 ：24V驱动10cm测试距离测试结果
