DYA-200-01X超声波燃气表换能器测试报告

[点击量：3741][来源：杭州安布雷拉自动化科技有限公司技术部]

2015-10-12

      测试内容：3个01X型超声波燃气表专用换能器；
      测试电路：
         驱动脉冲：15个；
          驱动电压：900Vpp；
          测试方法：两个探头间距40cm，一个探头发射另一个接收；
          放大电路：接收信号不经过放大电路直接与示波器连接；
      测试结果：


图1：探头实物

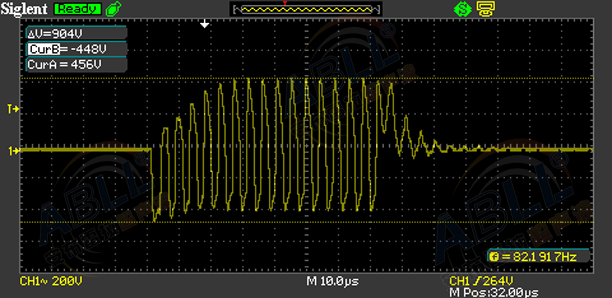

图2：探头驱动电压

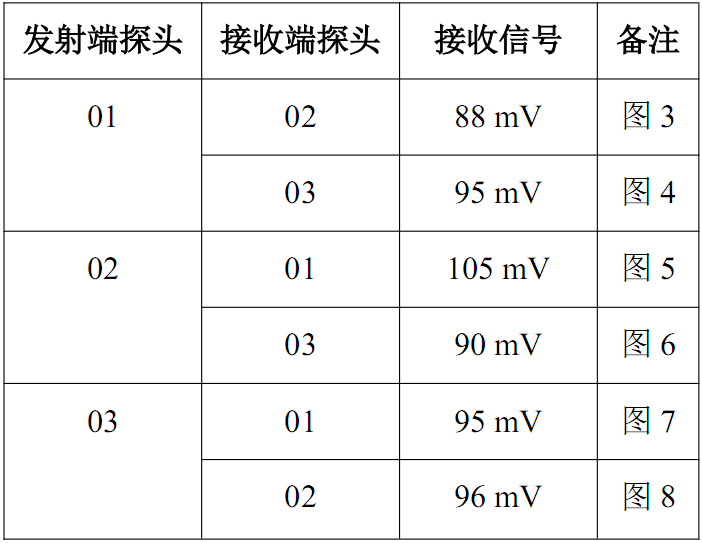

表1：探头一发一收测试结果


接收信号：

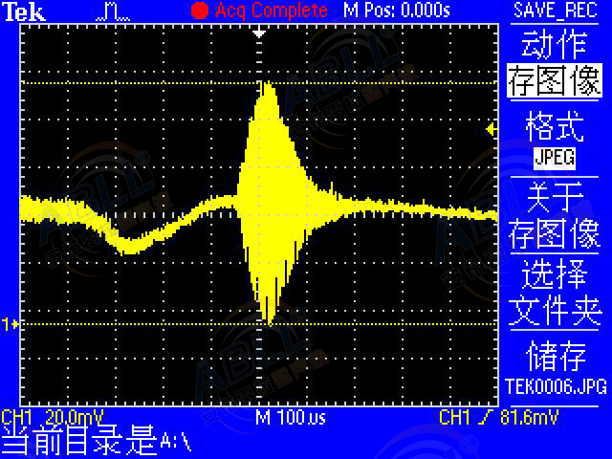

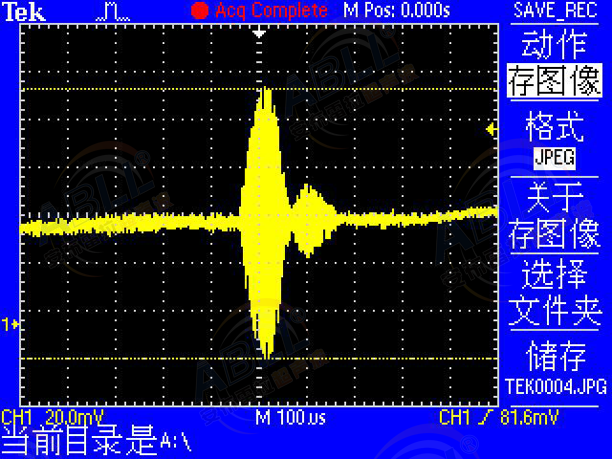

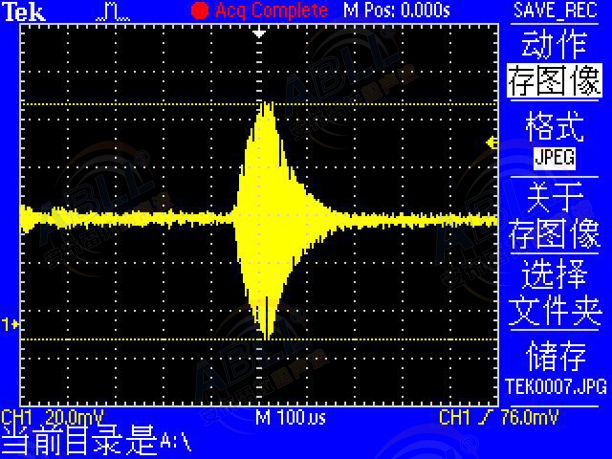

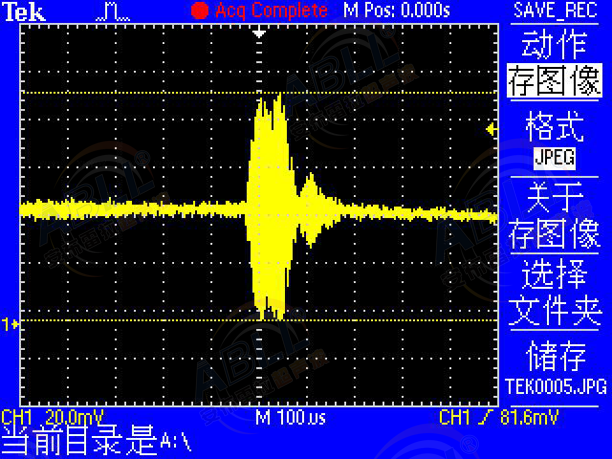

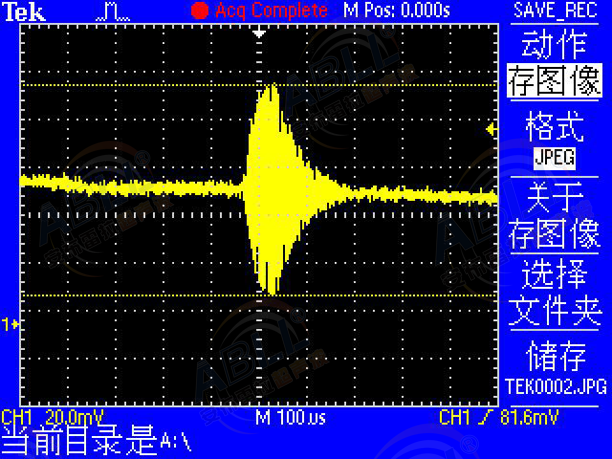

图3：1号探头发射2号探头接收


图4：1号探头发射3号探头接收


图5：2号探头发射1号探头接收


图6：2号探头发射3号探头接收


图7：3号探头发射1号探头接收


图8：3号探头发射2号探头接收

附录：探头导纳曲线

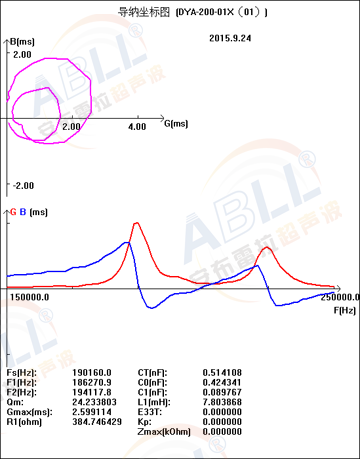

图2.1：1号探头导纳曲线


图2.2：2号探头导纳曲线

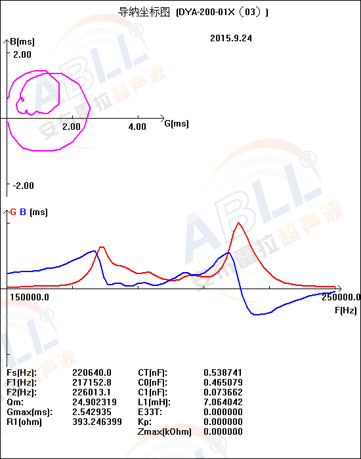

图2.3：3号探头导纳曲线

      杭州安布雷拉——超声波换能器生产厂家，如果你对以上DYA-200-01X超声波燃气表换能器感兴趣或者有疑问，请点击联系我们的在线客服:QQ：2403408812，或致电：400—0077—075。安布雷拉——你全程贴心的采购顾问。

     文章来源：杭州安布雷拉自动化科技有限公司销售部
