DYA-200-01VG测试报告

        测试内容：DYA-200-01VG型换能器；

        测试条件：

        ①：AIRMAR、0.3m、15个脉冲、Echoｘ10、自发自收；

        ②：三种电压驱动（12、16、24）、两种对射距离（100mm、200mm）、一发一收；

        测试结果：

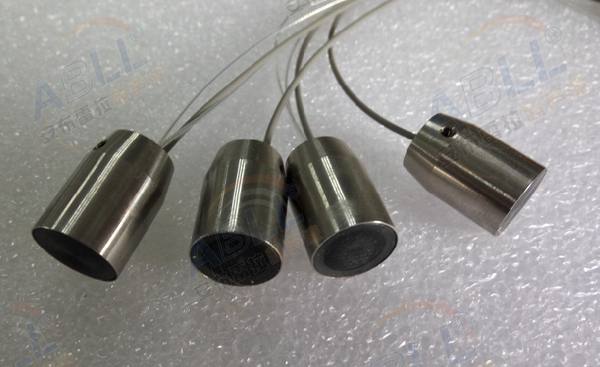

图1：换能器实物



        一、换能器自发自收测试结果：

        换能器自发自收测试，测试距离0.3m、用AIRMAR开发板发射15个脉冲驱动，测试结果如下表1所示：

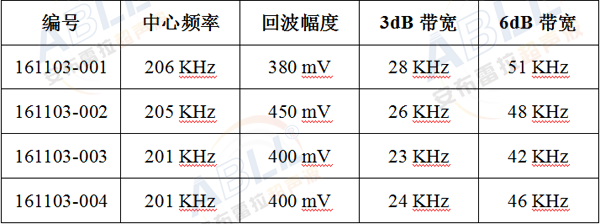

表1：换能器自发自收测试结果





        表1中“回波幅度”一栏是换能器接收信号放大10倍的数据

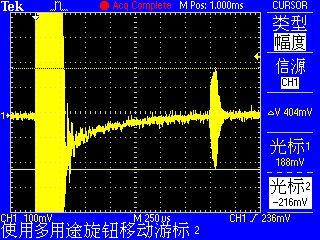

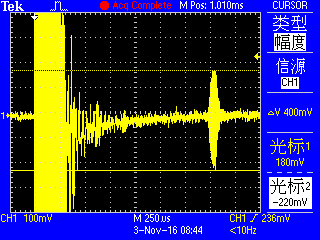

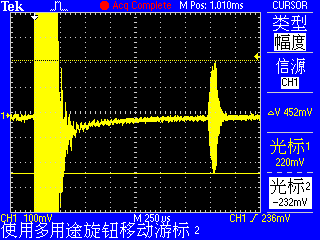

        换能器自发自收波形：





图2：161103-001号换能器自发自收信号





图3：161103-002号换能器自发自收信号





图4：161103-003号换能器自发自收信号





图5：161103-004号换能器自发自收信号



        二、换能器一发一收测试结果：

        换能器按照自发自收测试结果配对（1、2；3、4；），配对换能器分别使用12V、16V、24V三种电压驱动，在100mm、200mm距离一发一收测试，测试结果如下表2所示：

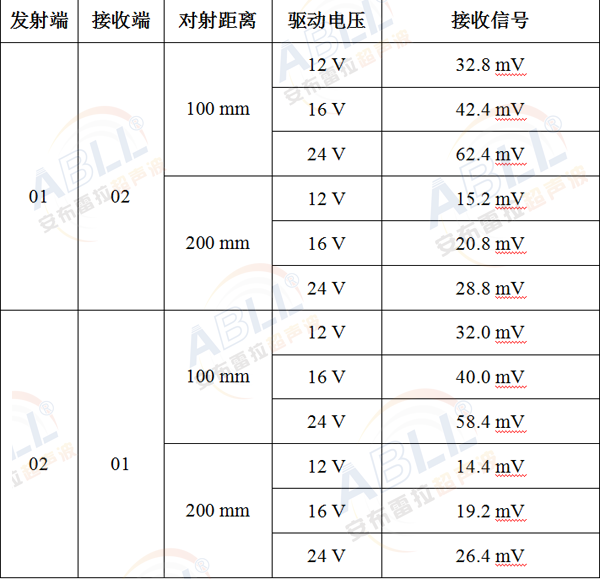

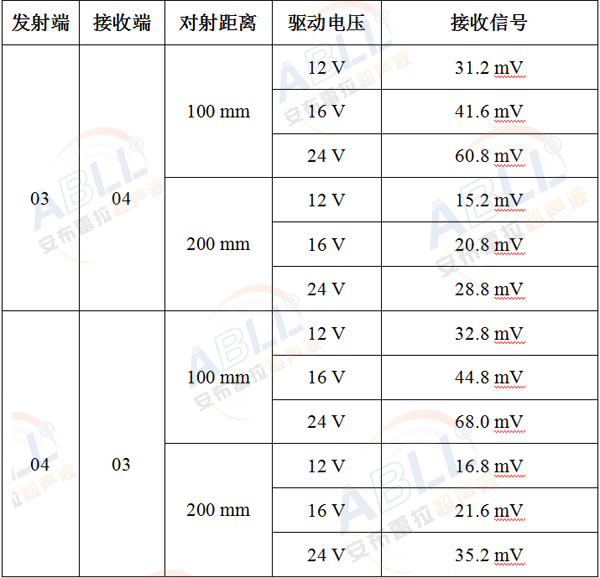

表2：换能器一发一收测试结果



        （续表2：）

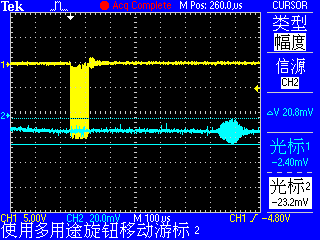

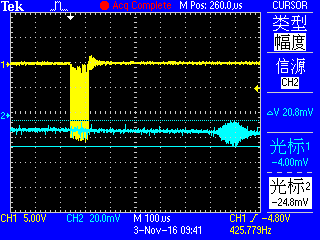

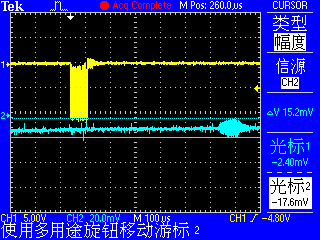

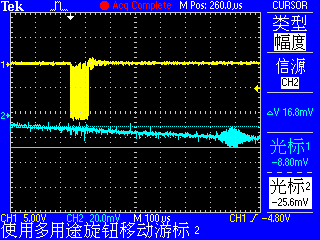

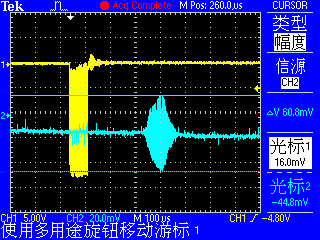

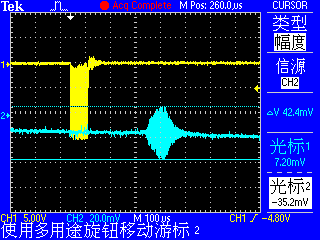

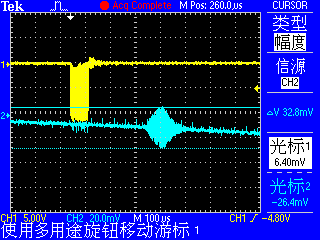

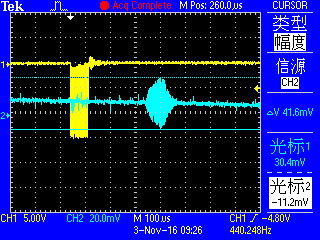

01号换能器发射，02号换能器接收，对射距离100mm：

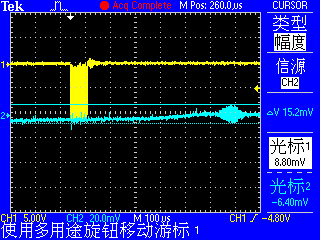

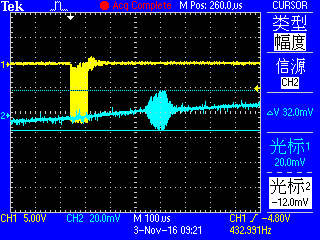

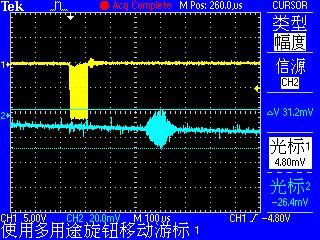

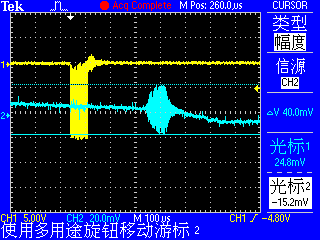

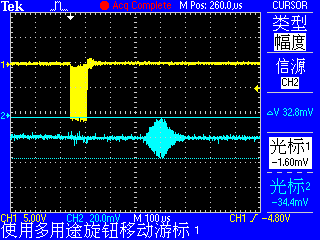

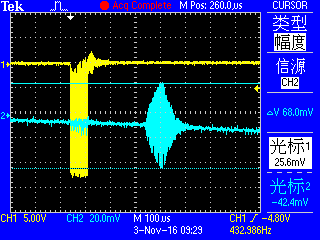

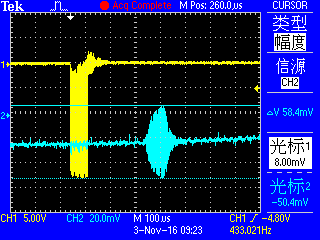

图6：12V驱动，换能器发射及接收信号

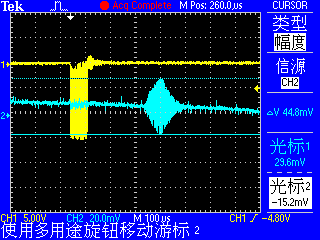

图7：16V驱动，换能器发射及接收信号

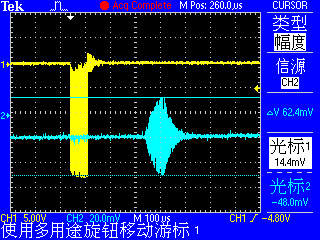

图8：24V驱动，换能器发射及接收信号

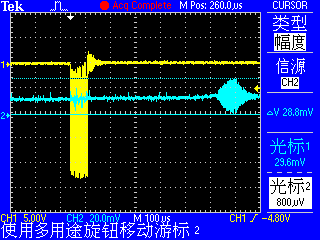

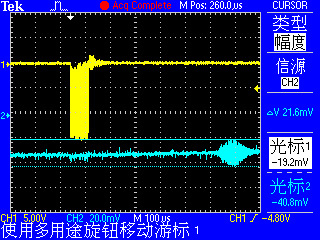

01号换能器发射，02号换能器接收，对射距离200mm：

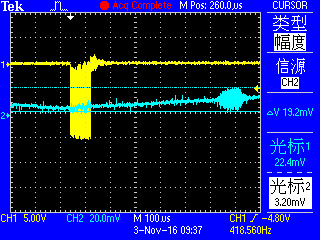

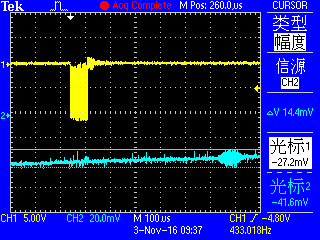

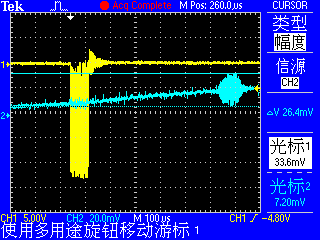

图9：12V驱动，换能器发射及接收信号





图10：16V驱动，换能器发射及接收信号





图11：24V驱动，换能器发射及接收信号



02号换能器发射，01号换能器接收，对射距离100mm：





图12：12V驱动，换能器发射及接收信号





图13：16V驱动，换能器发射及接收信号





图14：24V驱动，换能器发射及接收信号



02号换能器发射，01号换能器接收，对射距离200mm：





图15：12V驱动，换能器发射及接收信号





图16：16V驱动，换能器发射及接收信号





图17：24V驱动，换能器发射及接收信号



03号换能器发射，04号换能器接收，对射距离100mm：





图18：12V驱动，换能器发射及接收信号





图19：16V驱动，换能器发射及接收信号





图20：24V驱动，换能器发射及接收信号



03号换能器发射，04号换能器接收，对射距离200mm：





 图21：12V驱动，换能器发射及接收信号





图22：16V驱动，换能器发射及接收信号





图23：24V驱动，换能器发射及接收信号



 04号换能器发射，03号换能器接收，对射距离100mm：





图24：12V驱动，换能器发射及接收信号





图25：16V驱动，换能器发射及接收信号





图26：24V驱动，换能器发射及接收信号



04号换能器发射，03号换能器接收，对射距离200mm：





图27：12V驱动，换能器发射及接收信号





图28：16V驱动，换能器发射及接收信号





图29：24V驱动，换能器发射及接收信号



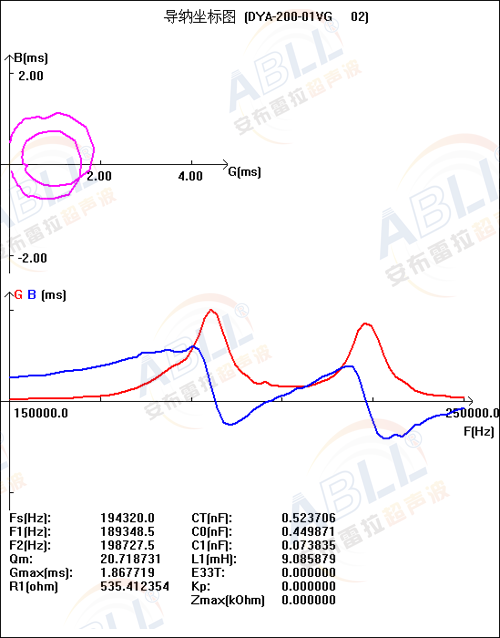

附录1：换能器导纳曲线

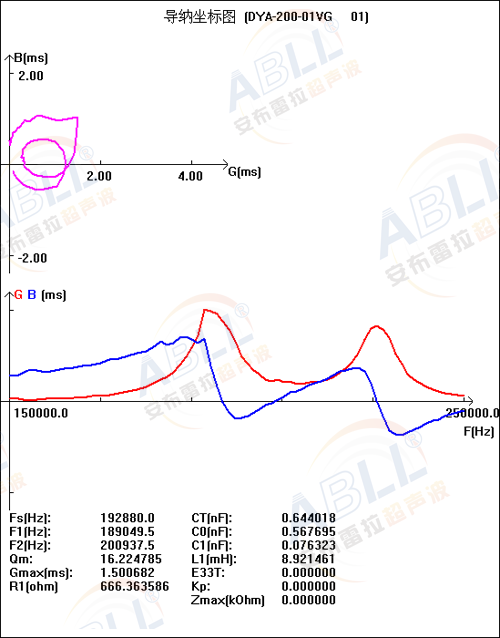

图30：161103-001号换能器导纳曲线





图31：161103-002号换能器导纳曲线

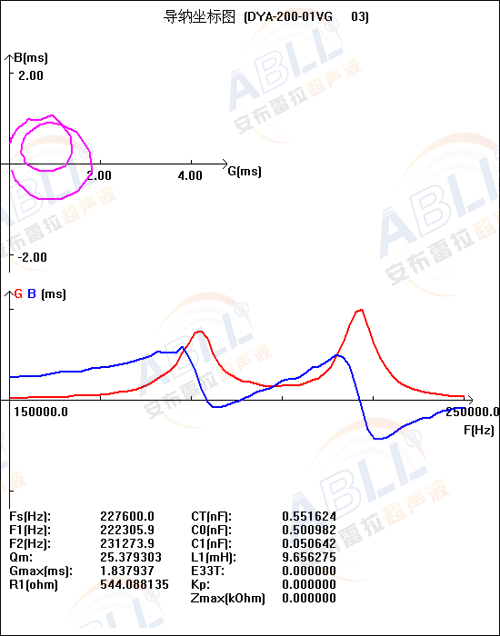

图32：161103-003号换能器导纳曲线

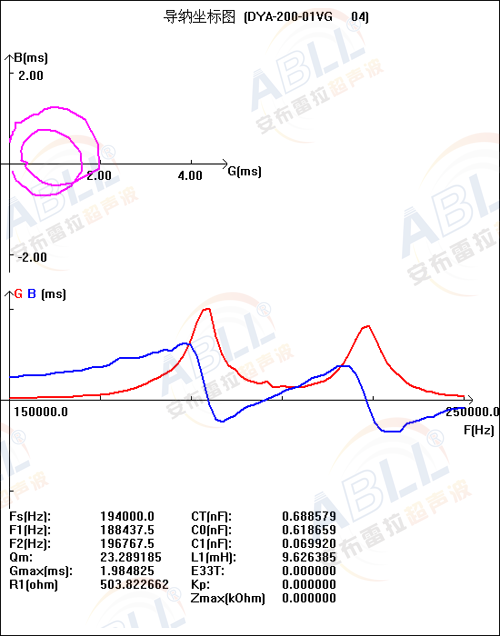

图33：161103-004号换能器导纳曲线
