DYW-75/200-N测试报告

        测试内容：DYW-75/200-N型换能器；

        测试条件：

        三种电压驱动（12V、16V、20V）、0.55m测试距离、自发自收；

        测试结果：

图1：换能器实物图

        一、200KHz频率点测试换能器：

        换能器分别使用三种电压驱动（12V、16V、20V），距测试面0.55m自发自收测试，测试结果如下表1所示：

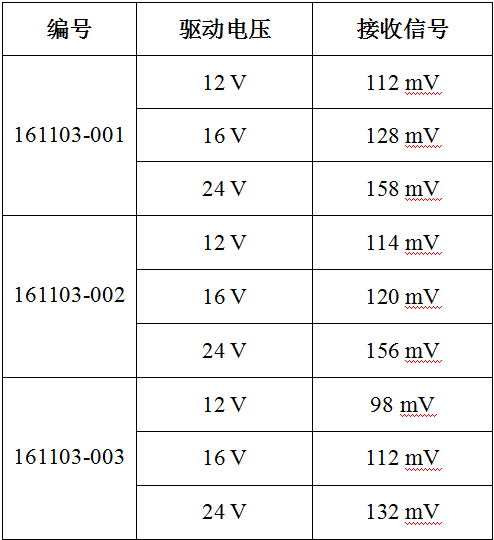

表1：换能器200KHz频率点自发自收测试

        表1中“接收信号”一栏数据是换能器不经过放大电路直接接收得到的信号强度

        161103-001号换能器信号：

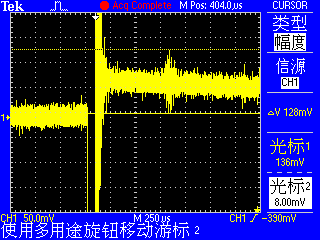

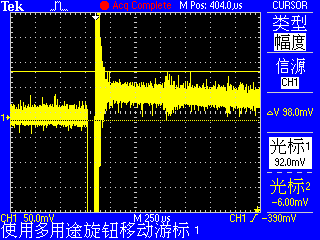

图2：161103-001号换能器12V驱动换能器信号

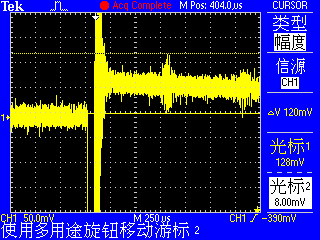

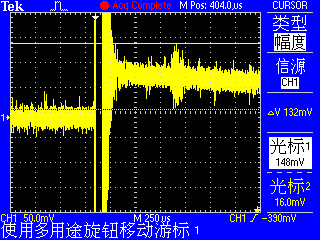

图3：161103-001号换能器16V驱动换能器信号

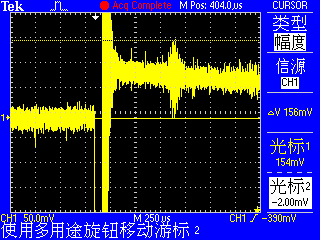

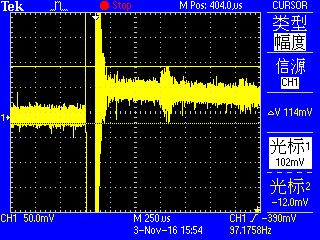

图4：161103-001号换能器20V驱动换能器信号

        161103-002号换能器信号：

图5：161103-002号换能器12V驱动换能器信号

图6：161103-002号换能器16V驱动换能器信号

图7：161103-002号换能器20V驱动换能器信号

        161103-003号换能器信号：

图8：161103-003号换能器12V驱动换能器信号

图9：161103-003号换能器16V驱动换能器信号

图10：161103-003号换能器20V驱动换能器信号

        二、75KHz频率点测试换能器：

        换能器分别使用三种电压驱动（12V、16V、20V），距测试面0.55m自发自收测试：

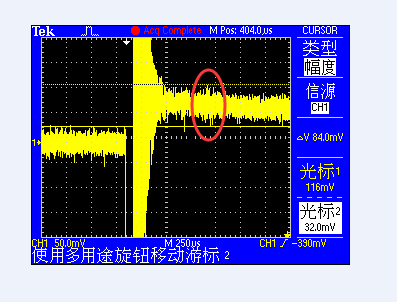

图11：161103-001号换能器75KHz频率点20V电压驱动信号

        如图11红色圆圈圈出信号是161103-001号换能器20V电压驱动下的接收信号强度，该信号不明显，在不放大的情况下测试误差较大，所以此次测试在12V、16V、20V电压下只测试换能器200KHz频率点信号。

        附录1：换能器导纳曲线

        161103-001号换能器200KHz频率点导纳曲线：

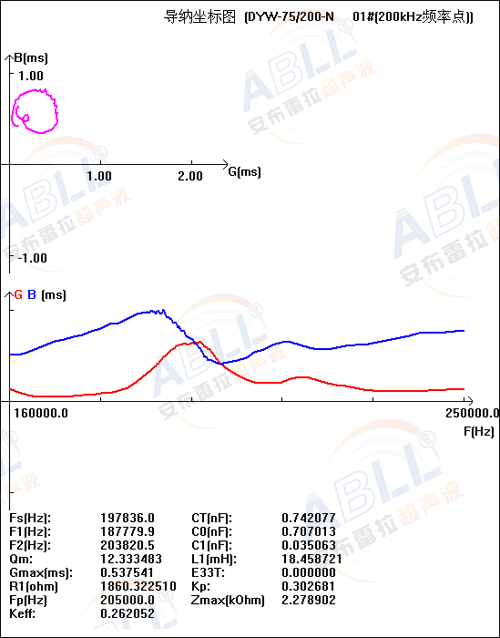

图12：161103-001号换能器200KHz频率点导纳曲线

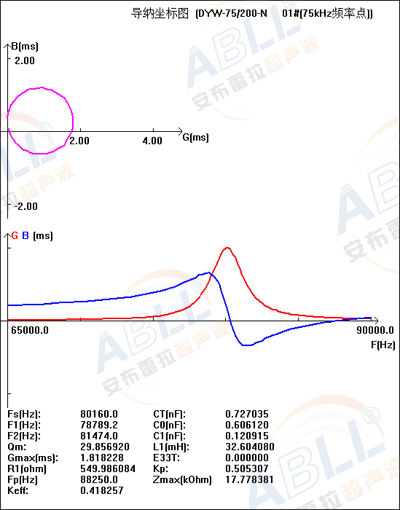

        161103-001号换能器75KHz频率点导纳曲线：

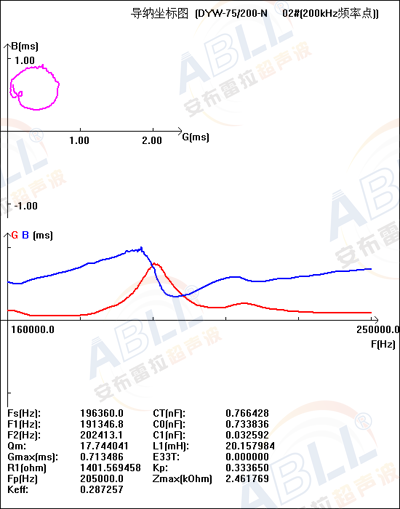

图14：161103-002号换能器200KHz频率点导纳曲线

        161103-002号换能器75KHz频率点导纳曲线：

图15：161103-002号换能器75KHz频率点导纳曲线

        161103-003号换能器200KHz频率点导纳曲线：

图16：161103-003号换能器200KHz频率点导纳曲线

        161103-003号换能器75KHz频率点导纳曲线：

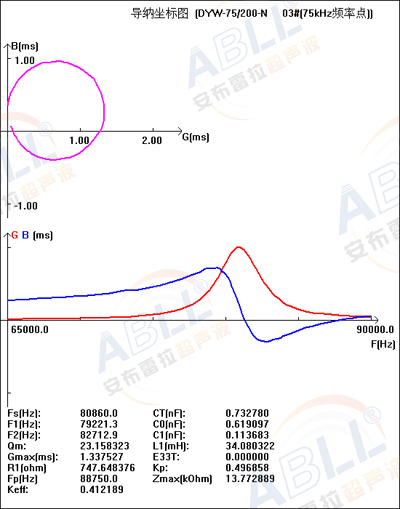

图17：161103-003号换能器75KHz频率点导纳曲线
