空气中超声波换能器测距距离和接收信号幅值有什么关系？

[点击量：4574][来源：杭州安布雷拉自动化科技有限公司技术部]

2015-09-30

很多用户买了杭州安布雷拉的超声波换能器，都是使用了测距的功能来做产品，就会遇到接“收信号幅值”的大小，这个接收信号幅值也被称作为“灵敏度”。那么超声波换能器测距距离和接收信号幅值有什么关系呢？

我们以5m量程防腐型换能器为例，型号是：DYA-64-05PA，外形详见下图：

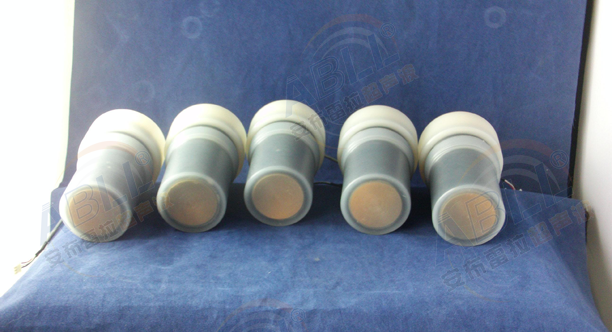

图1 5m量程防腐型换能器DYA-64-05PA

按照标准的测试方法：脉冲工作，发射电压800Vpp，垂直对着距离0.6m的面积1㎡的大理石板，接收到的没有经过放大的回波幅度是210mV～240mV左右。这是一个标准测试的条件，以做液位计为例，我们测量的距离是远近不同的，在不同的距离上，接收到的信号有什么区别吗？为了方便测试，我们以标准测试的0.6米距离的倍数进行比较，选择1.2米，1.8米，2.4米三种，以下的发射电压都是800VPP，脉冲工作，对着平整的1㎡大理石板测量回波幅度，这个回波幅度是没有经过放大的。

1.测量距离1.2米，接收到的信号幅度是100～115mV。

2.测量距离1.8米，接收到的信号幅度是35～46mV。

3.测量距离2.4米，接收到的信号幅度是10～20mV。
