日本爱知AiZi超声波燃气表换能器和DYA-200-01Y测试报告

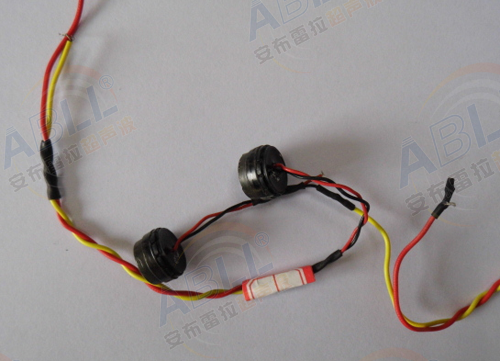

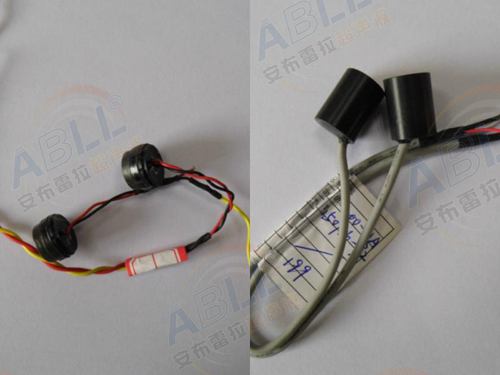

      测试内容：两个日本AiZi超声波燃气表换能器；

      测试条件：①、AIRMAR开发板驱动，0.3m，15个驱动脉冲，

      Echoｘ10接收；

      ②、AIRMAR开发板驱动，5cm、10cm一发一收，15个驱动脉冲；

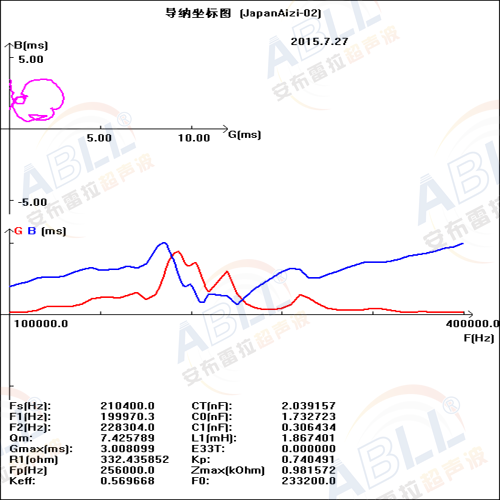

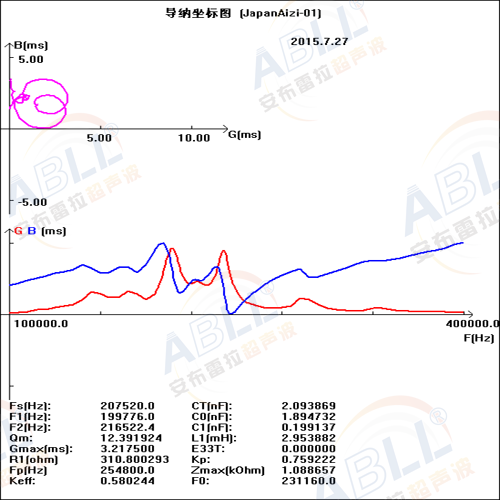

      导纳曲线：

      测试结果：

      根据测试条件，测试两个日本爱知AiZi相关超声波燃气表换能器性能：

      A)、两款超声波燃气表换能器用AIRMAR开发板驱动，250VPP发射电压，0.3米测试距离，超声波燃气表换能器自发自收，性能比较结果如下表3所示：

      表3：两款超声波燃气表换能器自发自收性能比较

      说明：自发自收是使用艾玛开发板做测试，接收到的信号已经放大了10倍。

      B)、两款超声波燃气表换能器用AIRMAR开发板（250Vpp）驱动，5厘米和10厘米测试距离，超声波燃气表换能器一发一收，性能比较结果如下表4所示：

      表 4：两款超声波燃气表换能器一发一收性能比较

      说明：超声波燃气表换能器一个发射另外一个超声波燃气表换能器接收，接收到的信号是没有经过放大的原始信号。

      附录：

       A)、两款超声波燃气表换能器用AIRMAR开发板驱动，250VPP发射电压，0.3米测试距离，超声波燃气表换能器自发自收，性能比较结果如下表3所示：

      表3：两款超声波燃气表换能器自发自收性能比较

    说明：自发自收是使用艾玛开发板做测试，接收到的信号已经放大了10倍。

    B)、两款超声波燃气表换能器用AIRMAR开发板（250Vpp）驱动，5厘米和10厘米测试距离，超声波燃气表换能器一发一收，性能比较结果如下表4所示：

表 4：两款超声波燃气表换能器一发一收性能比较

    说明：超声波燃气表换能器一个发射另外一个超声波燃气表换能器接收，接收到的信号是没有经过放大的原始信号。

    附录：

图4: 01号超声波燃气表换能器自发

图5: 02号超声波燃气表换能器自发

图6: 超声波燃气表换能器一发一收（5cm)

图7: 超声波燃气表换能器一发一收（10cm)

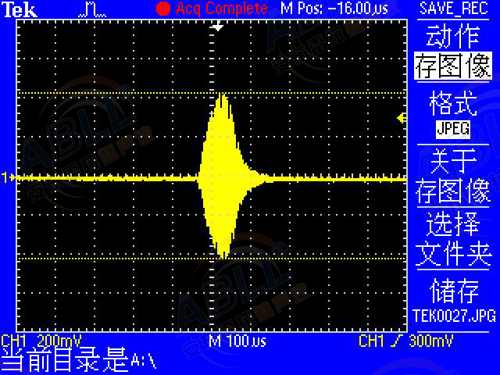

图8: 01A-032超声波燃气表换能器自发自收回波幅度

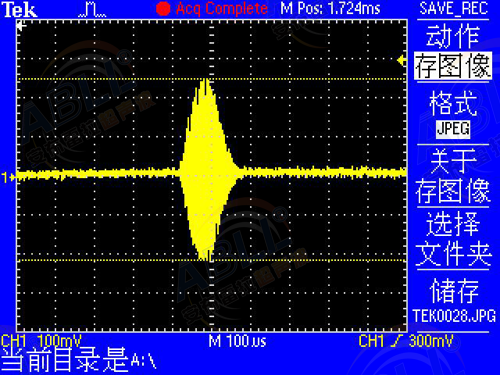

图9:  01A-024超声波燃气表换能器自发自收回波幅度

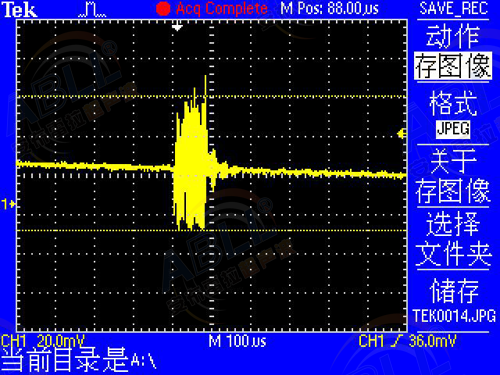

图10: 01A超声波燃气表换能器一发一收（5cm距离）接收幅度

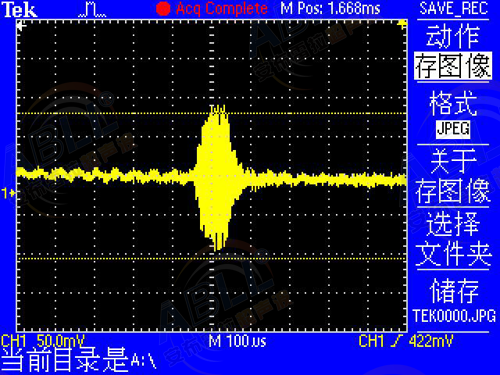

图11: 01A超声波燃气表换能器一发一收（10cm距离）接收幅度
