如何选择超声波液位计测量氢氟酸

[点击量：3183][来源：杭州安布雷拉自动化科技有限公司技术部]

2014-02-15

硫酸、盐酸、硝酸是化工企业常见的腐蚀性液体，都可以用超声波液位计来测量。测量氢氟酸会比以上3种液体更麻烦一下，他的腐蚀性会更强。

测量氢氟酸首选的是雷达液位计，出于价格因素，有些客户会选择超声波来测量，根据我的经验和现场经历，我来讲讲如何选用超声波来测量氢氟酸。

一、确定温度。

氢氟酸在某些化工生产过程，会达到150-180℃的温度。这种情况下就没法用超声波液位计了。超声波液位计常温型的，探头周围的温度要在-20～80℃之间，高温型的探头周围的温度要在-20～100℃。超过这个温度，就不能用超声波液位计来测量了。

二、传感器选择。

超声波液位计在测量氢氟酸的时候，所有的厂家都会选择防腐型的探头，不过不是所有的防腐型探头都能够在氢氟酸的条件下存活下来的，这种场合要选择物理密封型的防腐探头。物理密封型的探头他跟我们平时喝水的杯子一样，底部是没有任何空隙的，这样氢氟酸就找不到任何空隙。详见下图

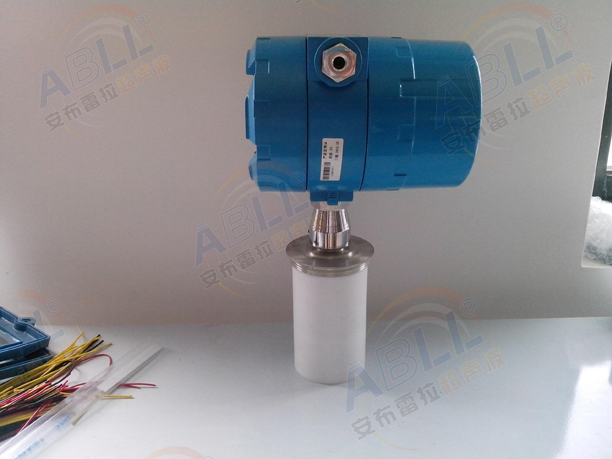

黄河HHYX防腐超声波液位计

一般厂家做的防腐型探头是用一个聚四氟乙烯的管子做的，底部贴上聚四氟乙烯的薄膜来达到防腐效果。在测量硫酸的时候是可以的，但是测量氢氟酸就不行了，氢氟酸会在聚四氟乙烯贴膜和传感器外壳之间的缝隙腐蚀探头，最终造成探头损坏，没法使用。详见下图：

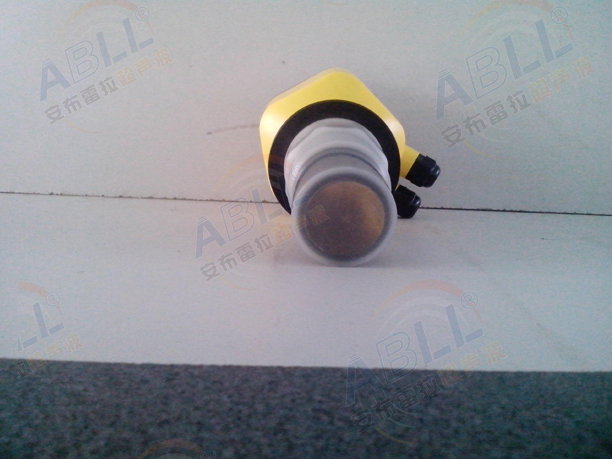

防腐超声波液位计

三、主机部分的选择

作为主机部分，要求密封性好。氢氟酸的罐子上，只要有一点氢氟酸泄漏，就有可能从壳体或者进线口进入超声波液位计内部，从而造成内部电路板被腐蚀。以下外壳是密封性比较好的：

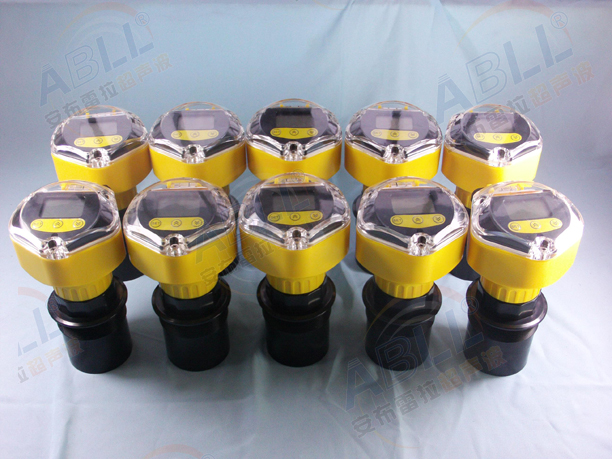

超声波液位计

密封不好的外壳，在氢氟酸的现场，只要几个月，电路板就会被腐蚀掉。以下几种的密封性比较差：

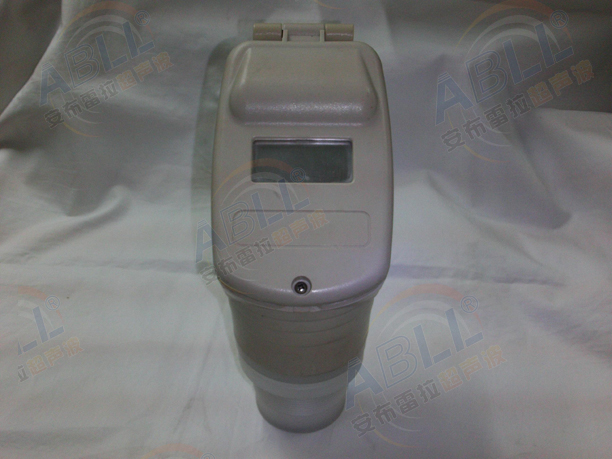

超声波液位计

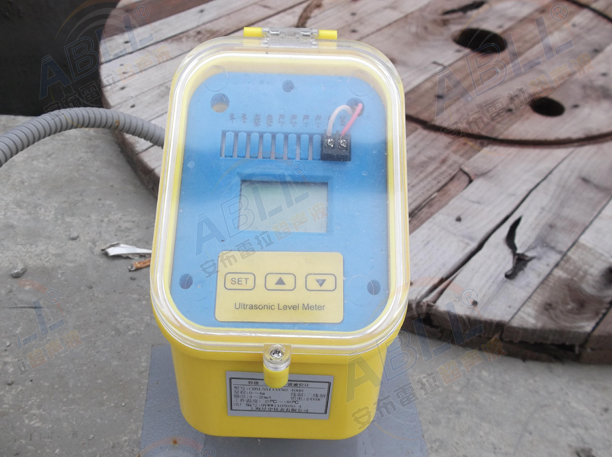

超声波液位计

超声波液位计

四、现场安装要求

由于氢氟酸的腐蚀性特别强，所以现在安装并且调试好之后，所有进线口都要用防水胶密封起来，上盖螺丝都要旋紧。这个时候，最好是用个厚的塑料袋把整个超声波液位计的表头包起来，这是个成本低效果好的方法。

五、其他选择

可以选用分体式的超声波液位计，探头用“物理密封型”的防腐探头。在这里要注意的是，探头和主机之间都是用电缆连接的，这个电缆也不能用常规的电缆，要用防腐型的电缆。

因为我们在现场遇到过，用普通电缆，在氢氟酸泄漏后，电缆外皮没有破，里面的铜线全部被腐蚀了。
