通过回波图解决超声波料位计测煤炭时发生共振的问题

      裕华重型机械购买了安布雷拉9台30米量程的超声波料位计，实际测量是10米，因为不是简单的测量煤块，煤堆里含有大量的煤粉，为了测量的稳定性，我们把超声波料位计的量程扩大了3倍，目的是把信号增强。起初罐子里的煤填充的不满，超声波料位计准确的工作着，但是当料位达到8-9米时超声波料位计达到了满量程，对于这个现象我们让裕华重型机械的张工拍回波图看是什么原因。（安布雷拉的超声波料位计的优点之一就是通过回波图判断仪表是否有故障）超声波料位计的回波图如下：

超声波料位计发生共振的回波图

      从这个回波图来看，超声波探头跟金属法兰之间没有做隔振，所以在回波图片上最左边有很高的共振回波图。首先我们让张工把法兰卸下来对着地面测一下，结果是显示正常的，当把超声波料位计固定在法兰上时还是满量程，我们让张工在仪表的螺纹处缠了十几圈生料带后固定在法兰上，把短灵敏度调小，仪表就正常使用了。

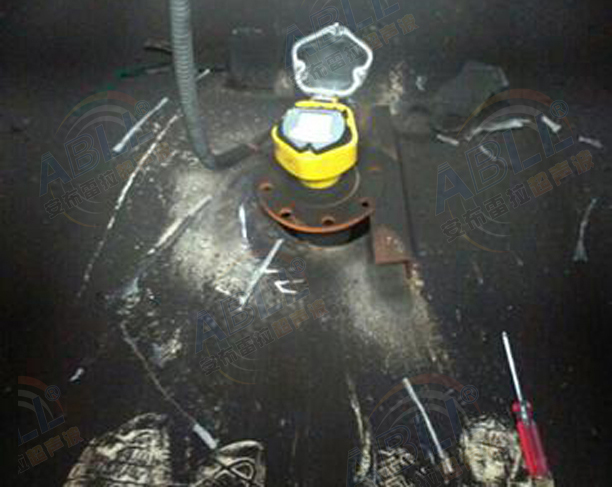

超声波料位计使用的现场图片
