外贴式超声波液位开关研发过程
[点击量:4203][来源:杭州安布雷拉自动化科技有限公司技术部]
2014-08-11
外贴式超声波液位开关是用在非接触测量罐体或者容器内液位是否达到指定位置的仪表。我们最近在做这个产品的研发,在公司内使用不锈钢桶、玻璃水缸、塑料水桶(玻璃钢材质)三种做了测试,初步可以正确识别桶内液位是否达到或者超过超声波换能器的位置,并且输出继电器信号。
一 测试不锈钢桶(介质:清水)

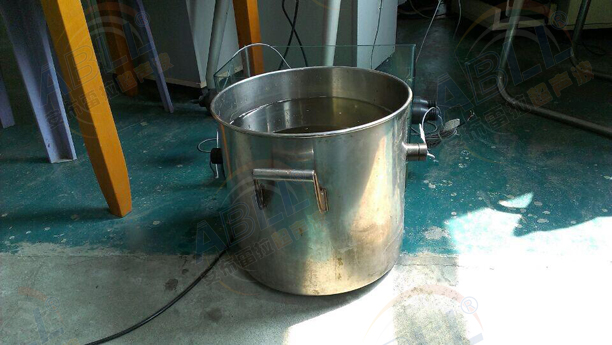

不锈钢桶的尺寸:直径300mm,高度280mm,厚度1mm左右,实物图:

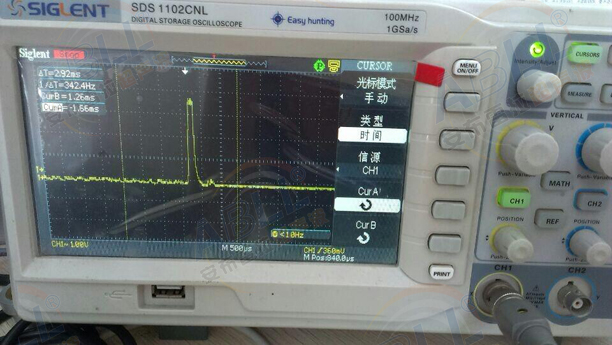

有水时的回波信号(继电器开关闭合):

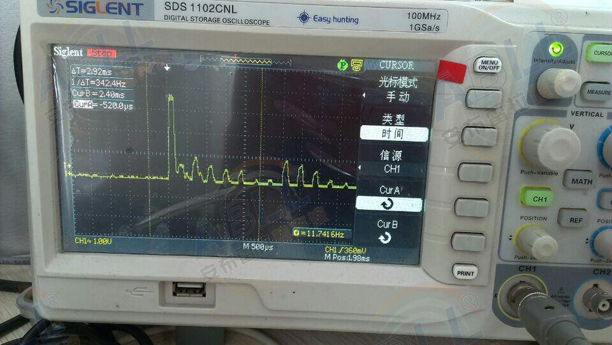

无水时的回波信号(继电器开关断开):
二 测试玻璃水缸(介质:清水)

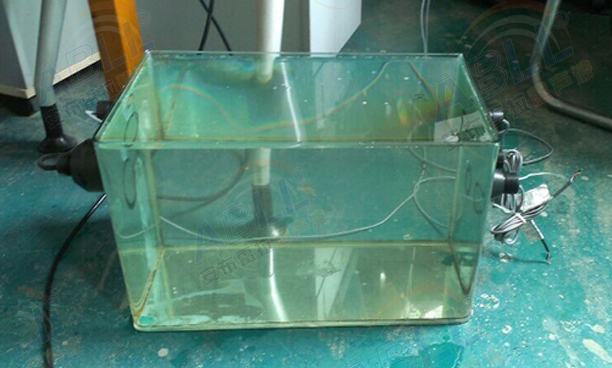

玻璃箱的尺寸:长400mm 、宽220mm、高250mm、厚度4.23mm
实物图:

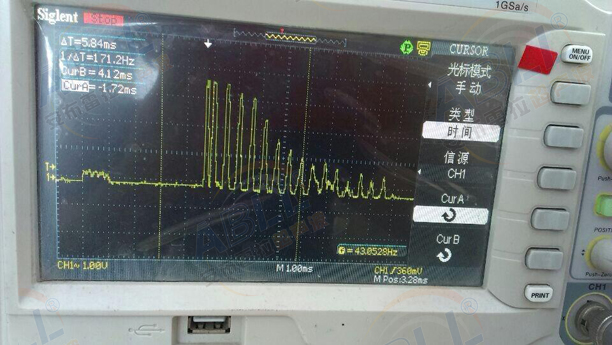

有水时的回波信号(继电器开关闭合):

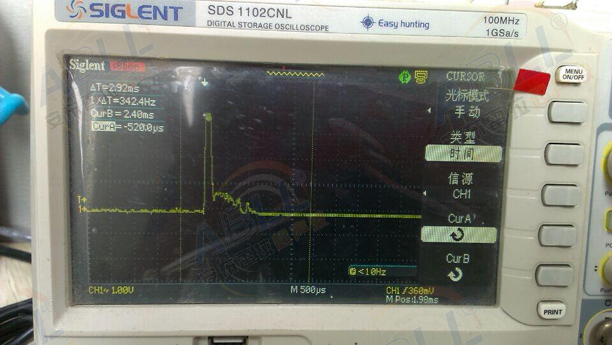

无水时的回波信号(继电器开关断开):
三 塑料水桶(介质:清水和混水都可以)
塑料水桶的尺寸:直径550mm,高度560mm,厚度1mm左右,

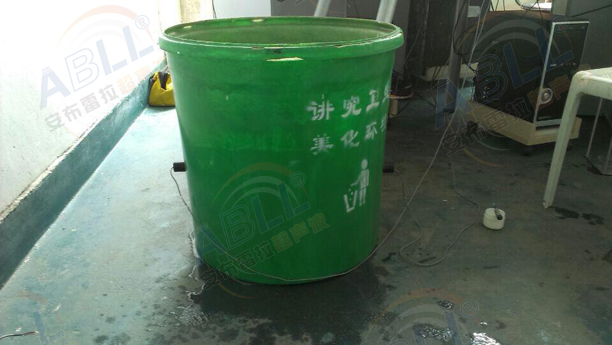

实物图:

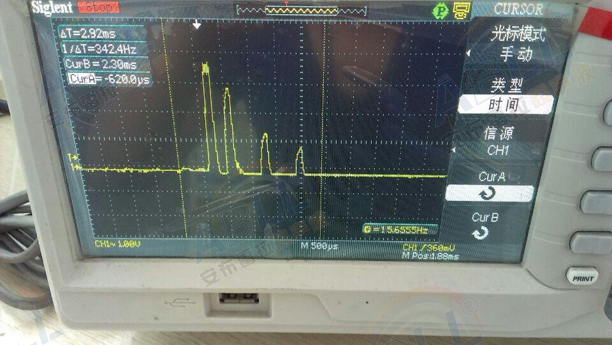

有水时的回波信号(继电器开关闭合):

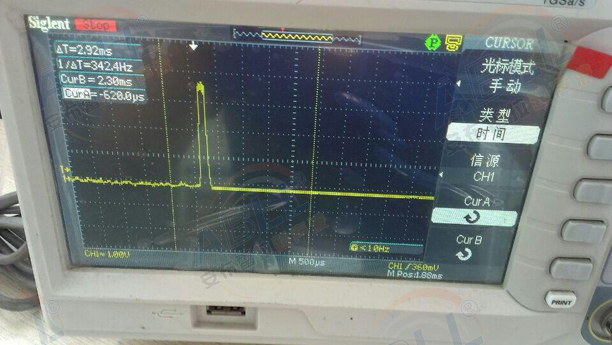

无水时的回波信号(继电器开关断开):
