为什么导波雷达测量三氯化磷数值在上下跳动

      泰兴市兴安精细化工有限公司在三氯化磷的反应釜上安装了杭州安布雷拉衬四氟的导波雷达液位计，现场工人反映雷达液位计显示值老是上下浮动，而且经常液体还没有上来，就显示满量程。

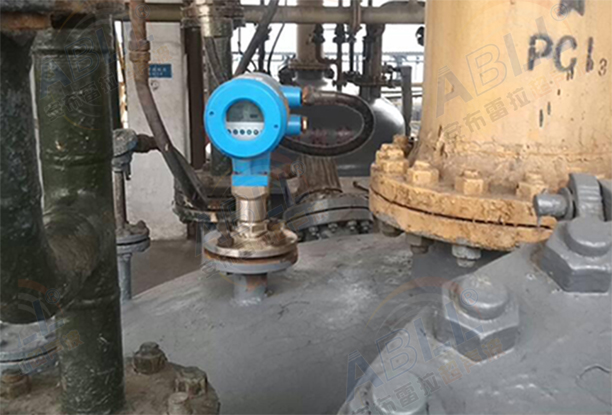

图1  三氯化磷罐体上的CJ-6062导波雷达液位计

    这台导波雷达线缆长度是3.5米，技术接上电脑用hart软件连接雷达一看：

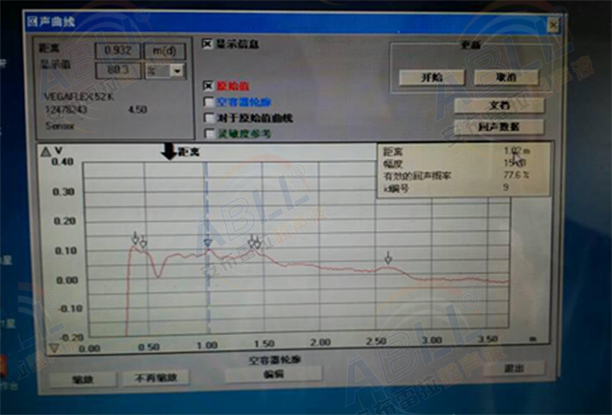

图2  三氯化磷罐体上的CJ-6062导波雷达液位计回波曲线图

  整个一条反射信号的曲线，都没有明显的反射波。根据以往的经验我们首先怀疑天线板松动了，信号减弱了。当我们打开盖子，检查天线板和天线连接线时发现天线并未松动。
  为了观察罐子内液体的具体高度，我们让现场停止给罐体内充氯气。等液面平静下来，用肉眼观察，现在液面是在2米左右，而充氯气的时候，液面有2.8米左右。
  而在这个时候，我们发现雷达对液面的反射信号出现了。

图3  三氯化磷罐体上的CJ-6062导波雷达液位计回波曲线图

  根据这个情况，我们重复进行充氯气和停止充气的环节。发现原来是氯气是从罐子底部加进去的，氯气的力量很大，里面液体翻滚得非常厉害，缆式的导波雷达衬了四氟，被氯气的力量推起来，向上浮起来，在液面翻腾的泡沫中滚动，造成测量不到真正液体的信号，所以后台软件看起来也是没有反射信号。当氯气停止后，液面回复平静，导波雷达液位计的缆也能够正常伸展，这个时候测量到真正的液面，反射信号就很明显。
  根据他这个状态，我们建议客户换成杆式的导波雷达，同时在外面加装DN100的导波管，这样在液体翻腾的时候，杆子不会随着液体上下跑动，而且反射信号会比较强，从而测量出真正液面的信号。
