HHYX黄河系列一体式超声波液位计电磁干扰情况处理

[点击量：3667][来源：杭州安布雷拉自动化科技有限公司技术部]

2014-01-22

在客户一个现场，二线制的黄河系列一体式超声波液位计，直接接到变频器上后，想根据超声波液位计测量数据来变频控制电机转速。出现了测量数据跟实际数据误差很大的情况。

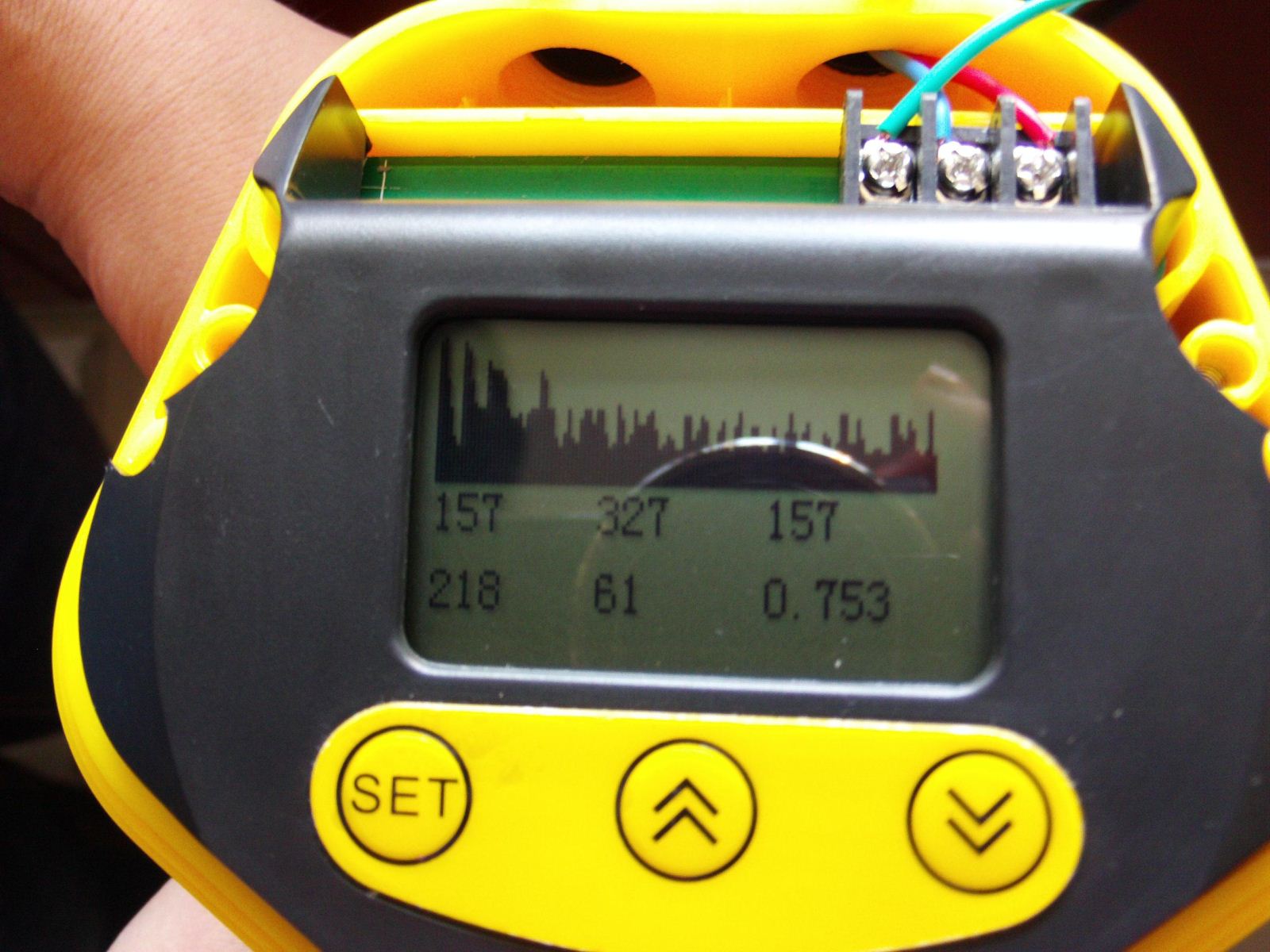

现场拍回来的液位计的回波菜单如下：

现场用超声波液位计接到开关电源上，测量就正常，直接接到变频器上就出现这个回波图。说明是变频器的干扰造成的。

第一步：将超声波液位计接地。

超声波液位计上有三个端子，有一个端子是专门接地用的，在现场接地后，回波图形变成如下情况。

从图上看干扰已经减少不少，这说明，在有电磁干扰的现场，接地是一种常规的减少干扰的方法。一般情况下，接地之后，都可以正确测量了。但是在这个现场接地后，还是不能正确测量。于是只能用隔离的方式。在现场变频器和超声波液位计之间加上信号隔离器，信号隔离器把变频器的干扰阻挡住了。这个时候的回波菜单图如下：

在这个时候，回波菜单上非常清晰，没有任何电磁干扰的痕迹了。跟现场实际液位比对，超声波液位计测量出来的液位高度是正确的。通过这个例子我们知道了，在现场遇到变频器、电动机、高压电线等强电磁干扰源，需要做以下处理：

首先进入回波菜单(先按住向上的按键不要放，再按住SET键，保持三秒钟，回波菜单就会出现。)

1.将黄河系列超声波液位计接地端子单独接到真正的大地上，不与其他设备共用一个地。

2.在接地还不起作用的情况下，在黄河系列超声波液位计和PLC、变频器等设备之间加装信号隔离器。

在解决电磁干扰的情况下，要退出回波菜单(先按住向下的按键不要放，再按住SET键，保持三秒钟，回波菜单就会退出，回到之前的菜单。)
