关于M30木板鼓包传感器读取上电启动数据-[安布雷拉]

[点击量：9][来源：安布雷拉超声波 · 中国已服务中小企业8千家]

2025-11-04

关于M30木板鼓包传感器读取上电启动数据

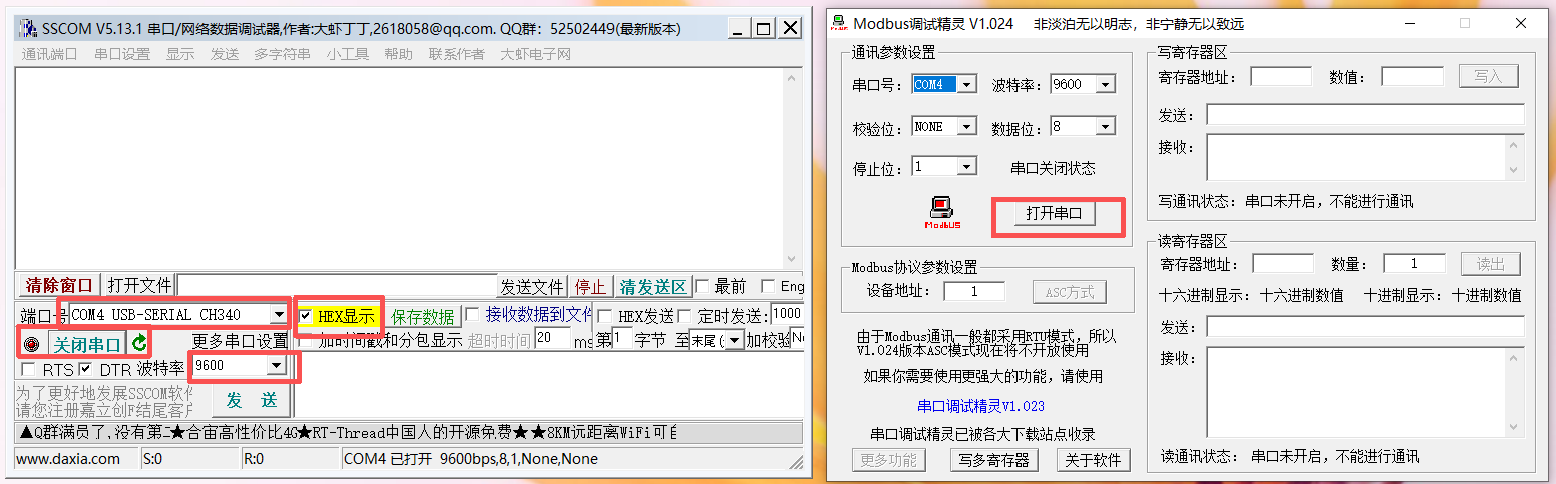

1、连接好单台485-USB串口设备，打开用串口调试SSCOM软件配置波特率如图1，再给传感器上电，传感器上电之后很快会发出的启动数据如图2。（关闭MODBUS调试精灵的串口，用口调试SSCOM软件打开串口）；

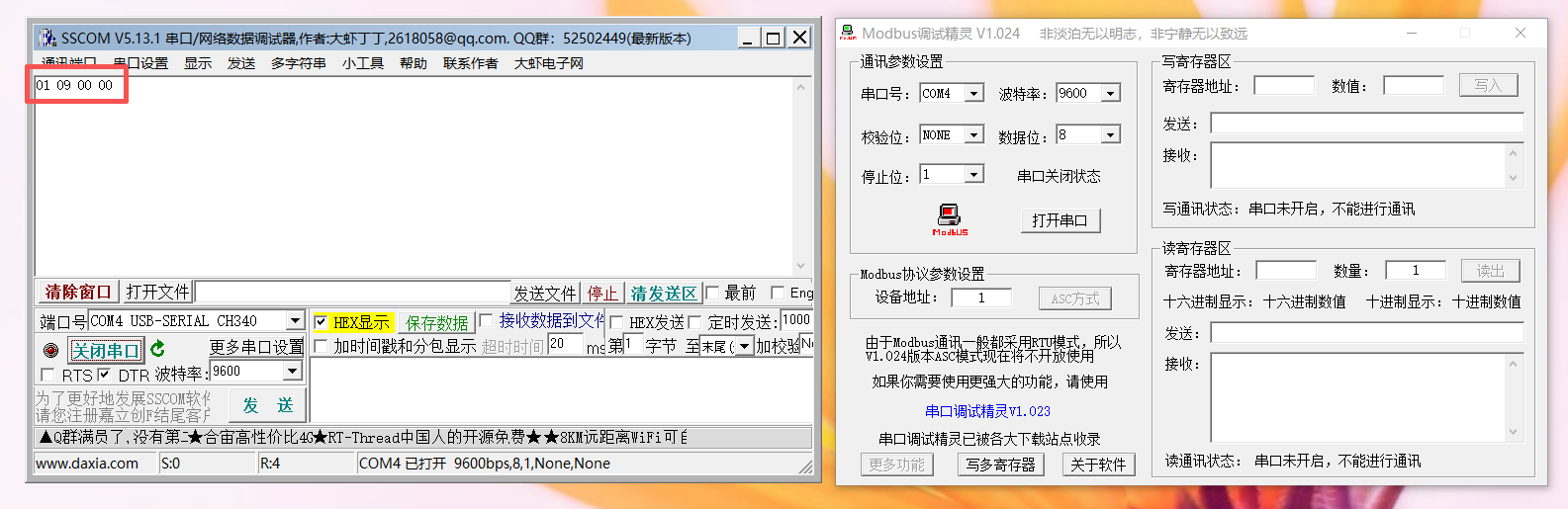

图1

图2

2、数据解析

启动数据为：01 09 00 00

数据解析：传感器地址： 01（默认地址都为1，除非更改过，都是1）

驱动功率等级：09（发射功率当前为9级，已经修改过）

00 00 为分隔字符,常为 00 00

提示：请记录该传感器的启动代码，地址和发射功率！

一、根据传感器地址，配置单套传感器发射功率操作；

1、关闭串口调试SSCOM软件串口，用MODBUS调试精灵打开串口，并如图3填好空（举例说明，我们将发射功率从9 调整为8）；

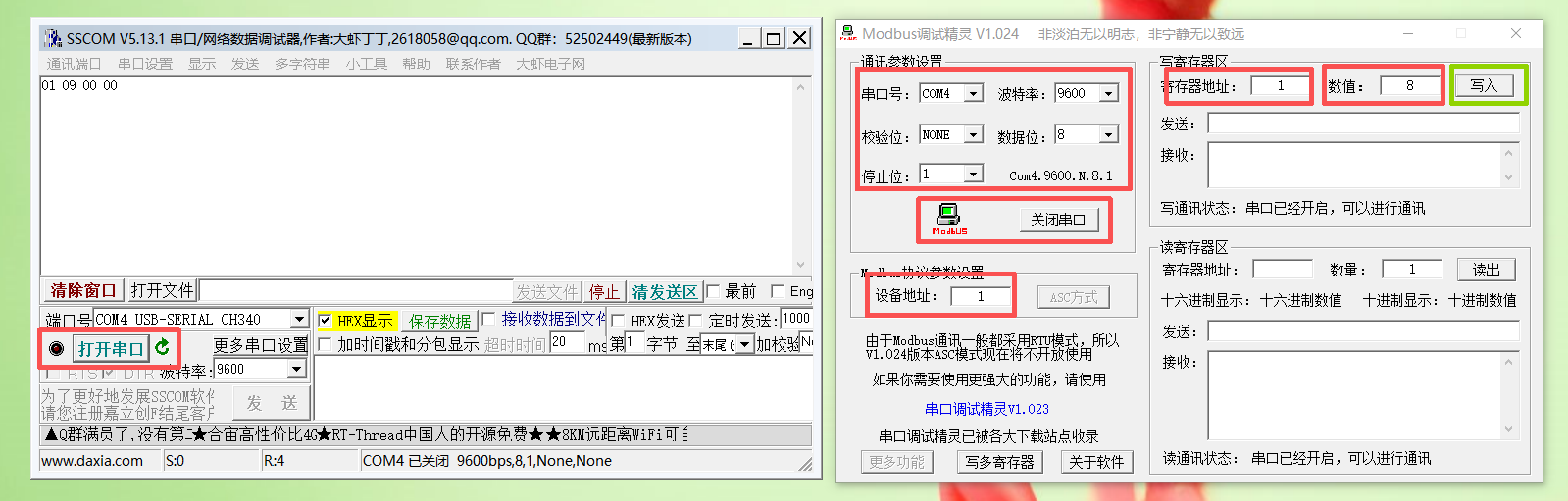

图3

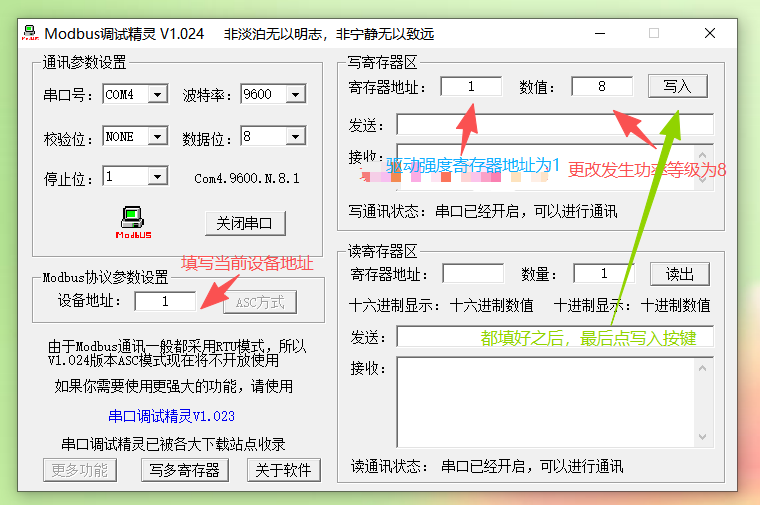

2、填写说明如图4

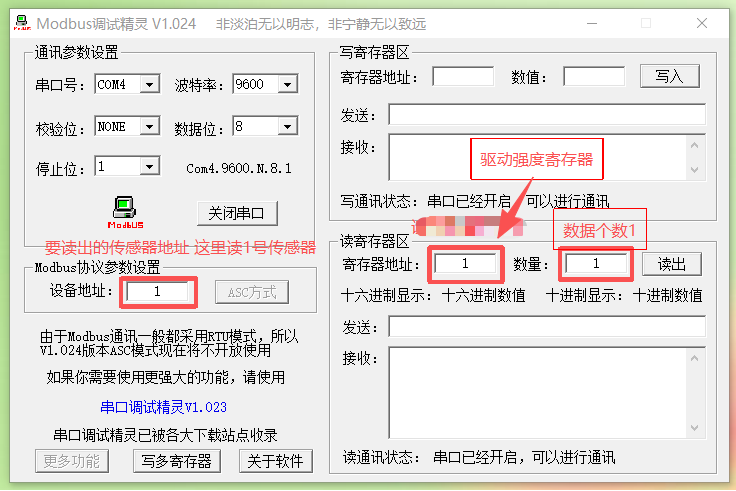

图4

3、按写入键，传感器的红灯闪烁表示功率调整成功（注意写入之前同样的功率等级，传感器功率等级不变更，红灯不闪烁！），传感器同时发出回复数据如图5

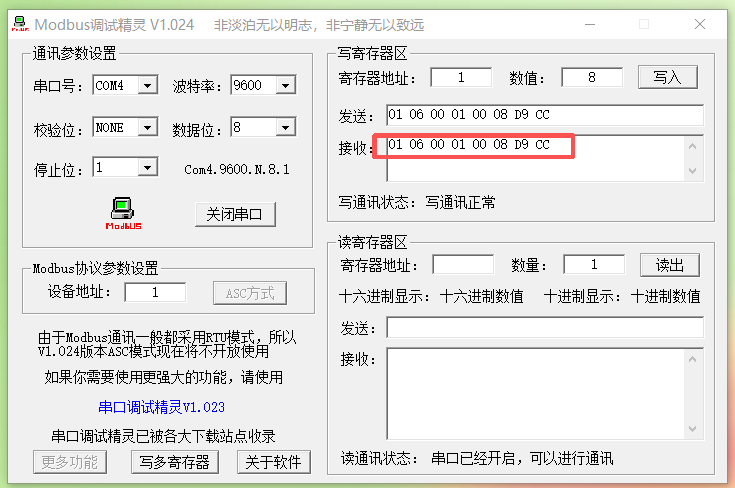

图5

4、数据解析

传感器回复数据如下“01 06 00 01 00 08 D9 CC ”

01——传感器地址01

06——表示为写寄存器操作（解释：03为读操作 06为写操作，这里为06是写操作）

00 01——表示当前驱动强度的寄存器地址是 1

00 08——表示当前驱动强度的传感器的数值是 8

D9CC——校验码

二、根据传感器地址，读取单套传感器发射功率操作（用于知道地址情况下，直接读取单套传感器的功率等级数据）；

1、如果不知道要操作的当前传感器的地址，请参考第一部分关于上电读取启动数据的操作，得到传感器的地址和驱动强度数据。

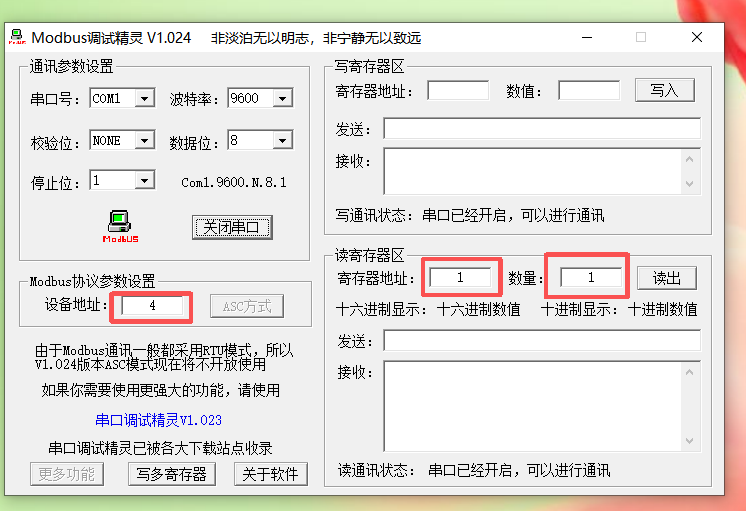

2、知道单套传感器的地址情况下，请按下图6配置MODBUS调试精灵，之后按图中绿色框中的读出按钮，得到结果如图7 ；

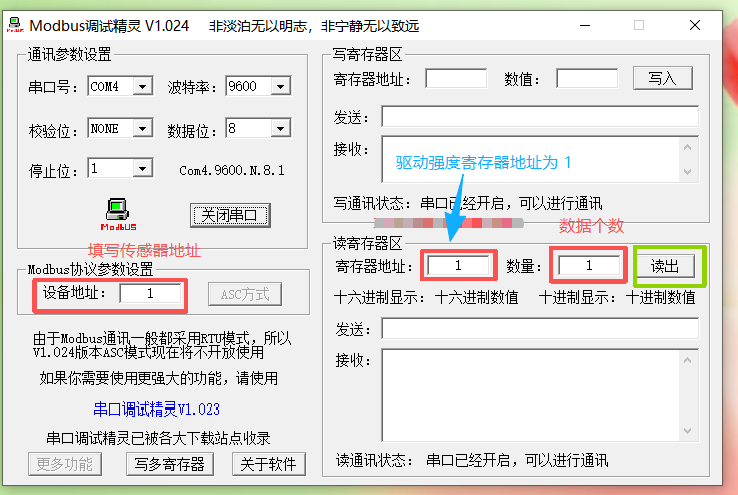

图6

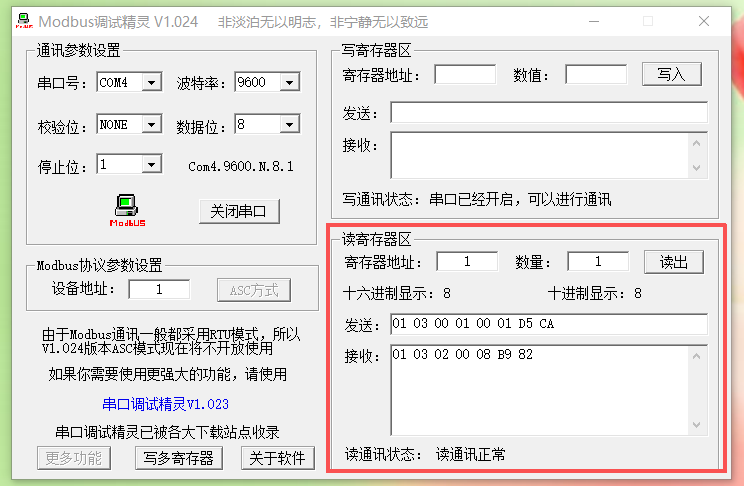

图7

3、数据解析

传感器回复数据如下“01 03 02 00 08 B9 82 ”

01——传感器地址01

03——表示为读寄存器操作（解释：03为读操作 06为写操作，这里为03是读操作）

02——表示当前驱动强度的字节数是2

00 08——表示当前驱动强度的传感器的数值是 8

B9 82——校验码

三、批量修改传感器发射功率（用于多套传感器同步调整发射功率）；

说明：批量写入时可以把所有传感器的485 A B信号线并联，通过上位机以广播的形式对所有在线传感器进行同步发射功率调整，所以传感器具有公共地址“0”用于接受统一的公共写入指令；

1、可以并联所有传感器的485总线，也可以单套传感器进行测试，按图8 配置MODBUS调试精灵

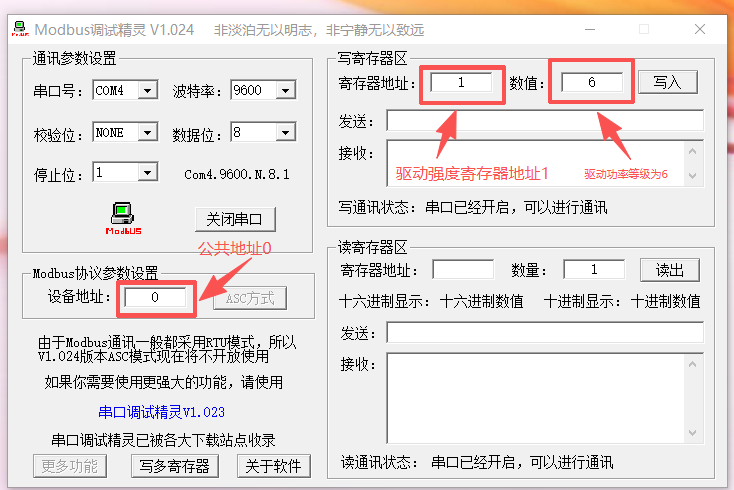

图8

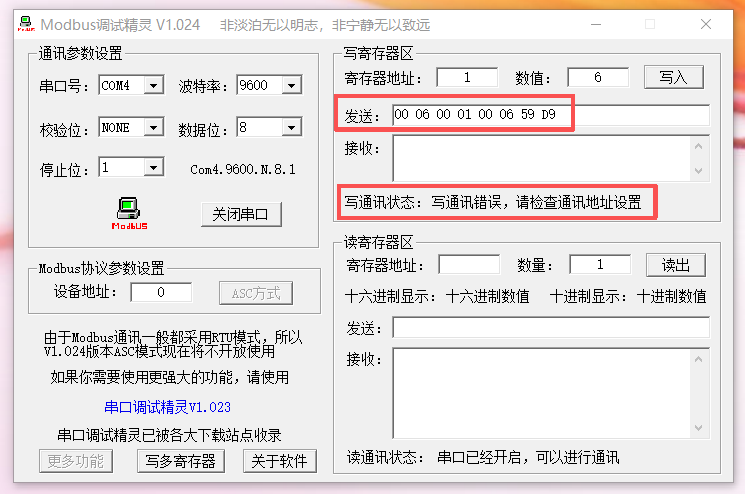

3、点写入键，传感器红灯闪烁，如图9， MODBUS调试精灵所示，因为写0地址传感器不反馈数据（多个传感器并联，所以设置为不反馈数据只单向接受广播指令），所以MODBUS调试精灵会提示写通信错误，这是正常的：

图9

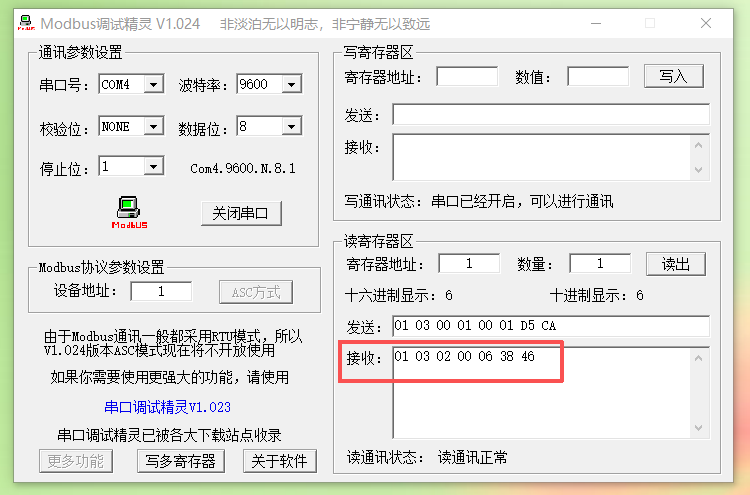

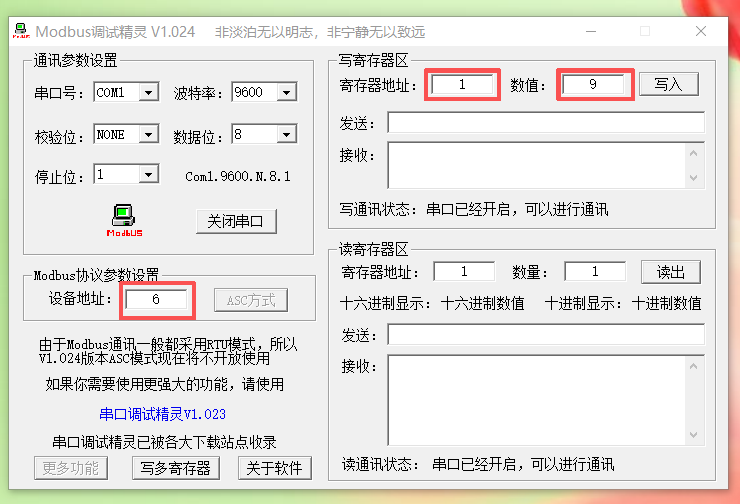

4、检查传感器配置驱动功率等级是否正确。（说明：如果并联485总线的传感器，都使用相同的默认地址1，则需要拆开要测量的传感器的485总线，单独用MODBUS调试精灵进行检查，如果每一个传感器都配置了不同的传感器地址，则不用拆开，填写对相应的传感器地址，使用读取操作就行了）。请按图10配置MODBUS调试精灵；
